Réalisation antenne bi-bande rotative.





Objectifs :

Pouvoir diriger ce groupement d’antennes.

Utiliser une seule descente coaxiale.

Pouvoir alternativement de passer d’une bande à l’autre (sans réglage) boite d’accord manuelle en by-pass.



Réalisation auparavant de 2 groupes d’antennes sur ce principe de multi dipôles (antennes toujours en utilisation).

  Voir ce lien  http://f5bqv.fr/Antenne_multi_doublets.html

Doublet 80m et 40 m sur ce principe de multi dipôles

Doublet 20m et 17m



Donc pour pouvoir compléter :

    Choix des bandes 10m et 12m



Il s’agit de dipôles d’environ 2 fois  2.50m pour le 10m.

Et d’environ 2 fois 3.00 m pour 12m.

Réalisation en tubes aluminium pouvant coulisser les uns dans les autres.

 L’assemblage est effectué sur une plaque isolante en polypropylène (facile à travailler et insensible aux UV).

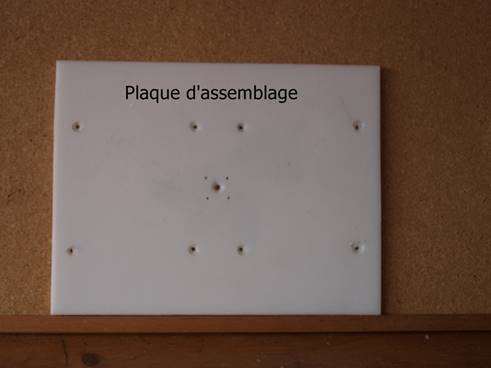

Ci-dessous la plaque d’origine épaisseur 6 mm, du 8 mm aurait été préférable.

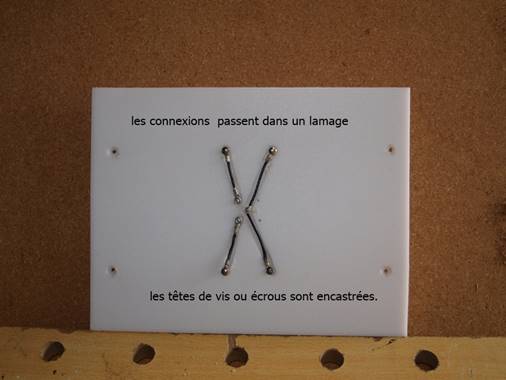

Les têtes des vis de fixation des tubes sont insérées dans des lamages ainsi que les liaisons vers la prise coaxiale.



Une plaque de dimension identique doit venir se fixer sur la plaque initiale pour isoler et rigidifier l’ensemble.

Les 2 plaques sont fraisées pour permettre le passage des brins de liaison.

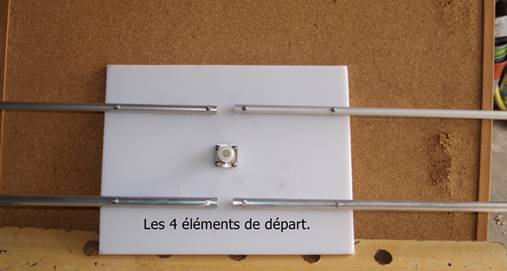

Les premiers brins sont mis en place.





Des écarteurs en IRL (20 et 16)  permettent de rigidifier l’ensemble.

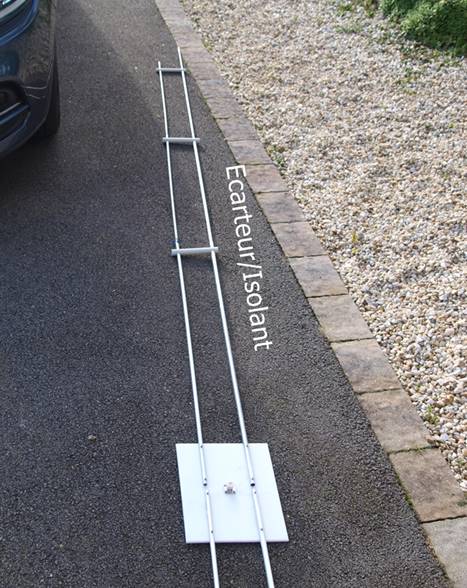

Ci-dessus une demie antenne

Ce n’est qu’une partie de la réalisation

Manque :

       Plaque isolante pour protéger les conducteurs.

     Eventuellement une plaque pour renforcer la fixation sur le mat ainsi que les brides.

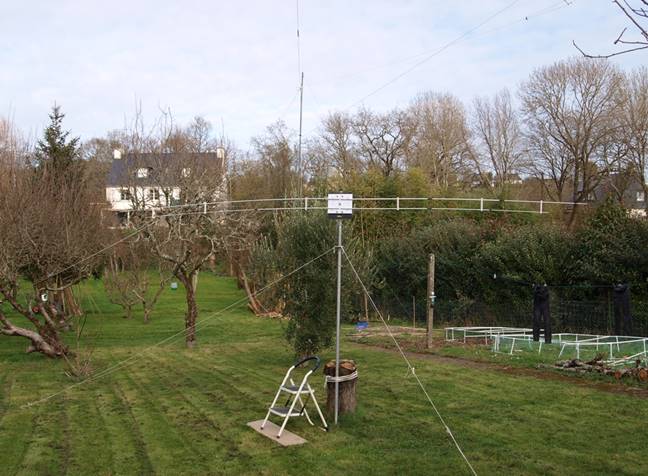

Ci-dessous la réalisation complète à 2 m du sol pour en effectuer facilement les réglages.











Constatations :



Cette réalisation (prototype) semble fragile avec des brins de diamètre 12mm à 6 mm, l’ensemble fait un arc de cercle.

Tendance à vriller,  le maintien des tubes (sur ce prototype) a été effectué avec de la bande adhésive.

La réalisation avec du tube de  diamètre 12  sur une longueur de 2 m avait été envisagé,  malheureusement la pénurie actuelle sur l’aluminium a nécessité de revoir le projet.

Il est nécessaire aussi de mettre des brides fixées par deux boulons sur chaque élément de départ, les vis de diamètre 3mm comme sur le prototype sont un peu faibles.



Les 2 bandes sont accordables (sans boîte d’accord) aucun réfléchi sur 12m par contre sur 10m il a fallu faire un choix,  difficulté à couvrir la totalité de la bande.

Après ces réglages, (NanoVNA) branchement de l’antenne (toujours à 2 m du sol) sur le transceiver, un premier test.







Ci-dessous 3 Qsos effectués avec cette antenne et les 3 watts du FT-817

2022-02-11,14:02:15,2022-02-11,14:03:26,SV1GYG,KM18,28.076468,FT8,+17,-16,FT-817  Dipole,Greece,,

2022-02-11,14:06:00,2022-02-11,14:08:56,SV1HBS,KM18,28.076468,FT8,+01,-20,FT-817  Dipole,Greece,,

2022-02-11,14:11:00,2022-02-11,14:12:00,YO4NF,KN44,24.915822,FT8,+13,-19,FT-817  Dipole,Romania,,





Améliorations

La plaque de fixation

Ci-dessous

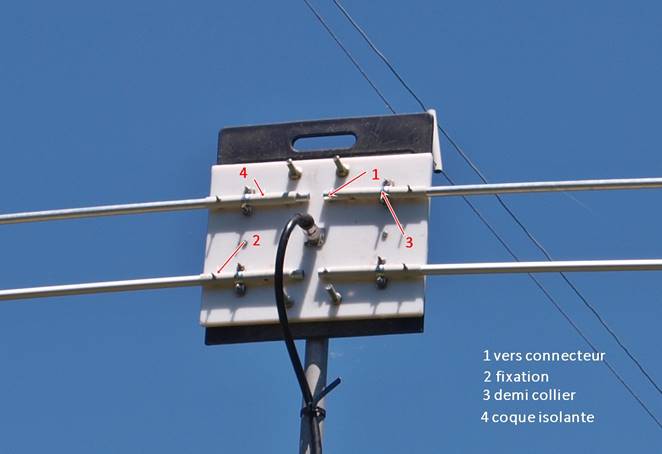

Un renfort pour rigidifier la partie fixée sur la plaque, constitué de tube IRL diamètre 16 coupé en 2 sur toute sa longueur 4, épousant le tube de 12 de départ maintenu par la vis et écrou 2 .

Ce demi collier 3  (type plomberie) permet un maintien efficace du brin de départ.



Les brins.

Pour tenter de rigidifier l’ensemble les brins coulissants sont fixé par vis en inox , seul le dernier brin de chaque côté reste réglable grâce à une bague munie d’une vis pointeau.

Pour éviter le glissement des écarteurs en IRL ceux-ci sont maintenus par des colliers rilsan serrés sur le tube alu.

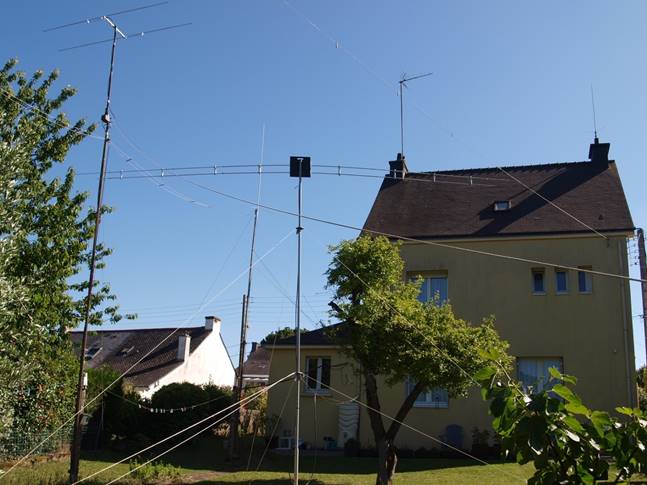

Ci-dessous une réalisation un peu améliorée.

Emplacement un peu plus haut, mais toujours en-dessous des constructions, l’idéal serait celui occupé actuellement par la HB9CV 6m.

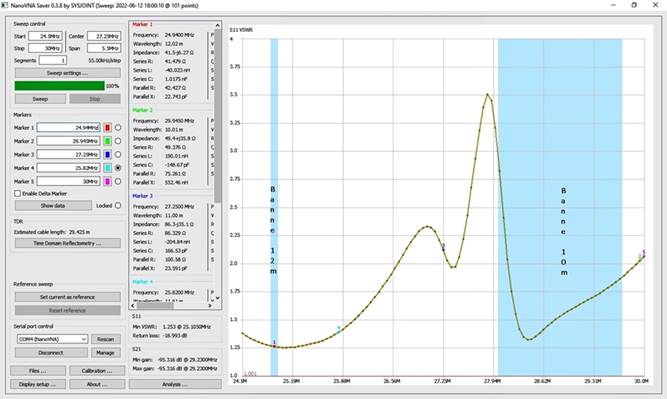

Contrôle via le NanoVNA

La bande des 12 m ne pose aucun problème, par contre la couverture totale de la bande 10 m avec un SWR acceptable est plus délicate.







Quelques appels et QSOs effectués,  (60 w cette fois ci ) rotation manuelle.

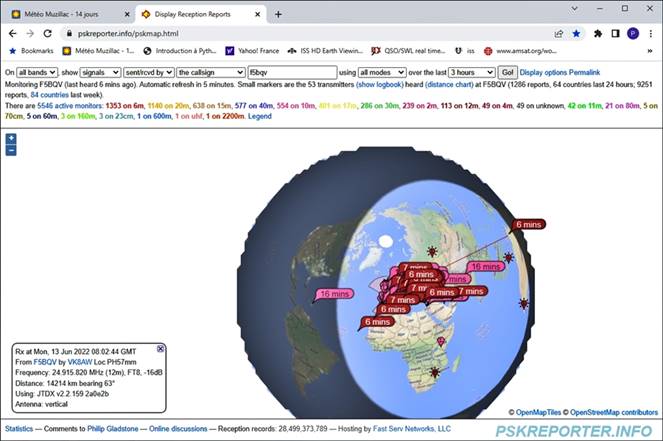

Rien de mieux que PSK-Reporter pour juger de l’efficacité de la réalisation.

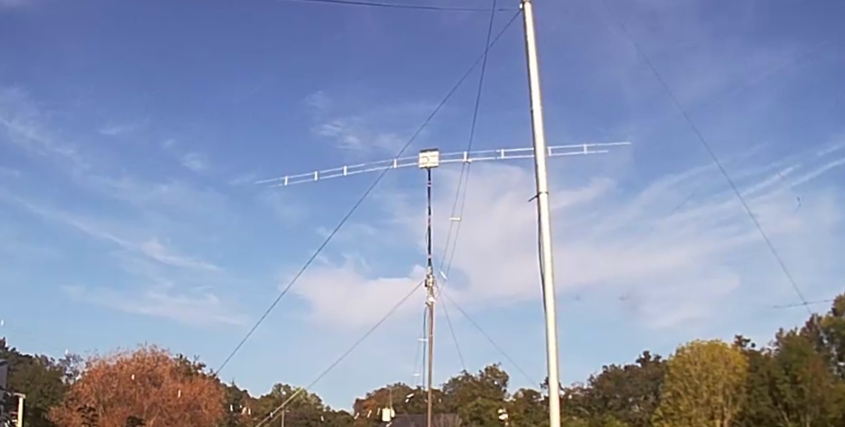

Comme souhaité cette antenne a rejoint un emplacement plus élevé et dirigeable à distance.









Pierre Schuster    F5BQV                                         Juin 2022 Septembre 2023
