Antenne dipôle 28 Mhz



Pour fabriquer une antenne dipôle rotative, deux impératifs sont à prendre en compte.

-La rigidité sur le mat où elle est fixée.

-Une longueur raisonnable, rigidité dans l’espace (prise au vent, poids).



Matériel nécessaire

2 colliers (bride pour tube de 40)  avec ou sans contre-plaque.

Boulons   (inox si possible)

Connecteur coaxial

Deux  plaques isolantes épaisseur 8  mm,  à l’origine planche à découper (Plastique polyéthylène)

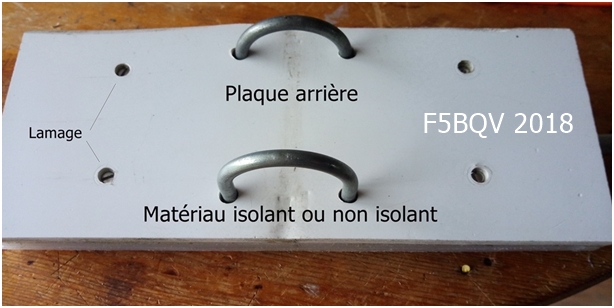

Une  contre plaque assurant la rigidité, isolante ou non, toutes les parties conductrices étant  placées entre les plaques isolantes.

Des tubes en alu (non anodisé) entrant les uns dans les autres.

Dans cette réalisation d’un dipôle pour le 10m.

2 fois un mètre de 12/10

2 fois un mètre de 10/8

2 fois un mètre de 8/6

Besoin un peu plus de 5,20m,  pour l’accord  faire glisser les tubes de 8, éventuellement les bloquer   par du ruban  adhésif

  (solution limitée dans le temps, sinon vis inox)

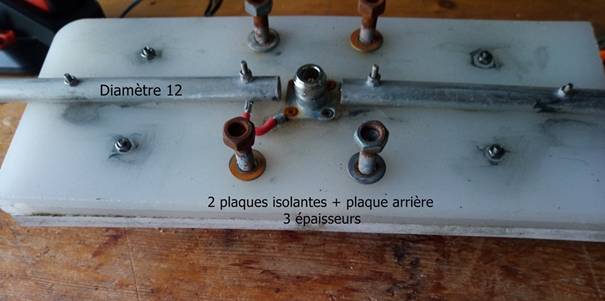

Le centre du connecteur coaxial est relié au tube de droite par une courte liaison entre les 2 plaques isolantes,

 Un fraisage a été effectué pour le passage du conducteur et de la tête du boulon (ce matériau se travaille très facilement).



La contre plaque est assemblée aux plaques isolantes par 4 boulons diamètre 4, c’est suffisant.



Les lamages ont été faits pour encastrer les têtes des boulons (ceux que j’avais sous la main en inox)

Une fois l’ensemble fixé sur le mat rien ne bouge seulement le rotor qui permet de diriger dans la bonne direction.



Ce type d’antenne peut être utilisé sur d’autres bandes (11m  ou 12m)  c’est encore raisonnable.

Un petit rappel pour le calcul de la longueur d’un dipôle. (demie onde)

Théoriquement « 150 divisé par la fréquence en Mhz »,  dans le cas présent 28,400 Mhz (centré sur la plage de travail envisagée) donne 150/28,4 = 5,28 m

En pratique pour obtenir la longueur physique, un coefficient de 0,95 est appliqué donc 150 x 0,95=142, ce chiffre peut varier en fonction de la fréquence de travail par rapport au diamètre de l’élément (tube ou câble électrique)

Soit pour la fréquence ci-dessus en utilisant du tube de diamètre « moyen » 10 mm le chiffre à prendre en compte est 144

144 / 28,400 =5,07 m

Pour construire le dipôle,  2 brins de 2.60 m,  ensuite faire coulisser les tubes de petit diamètre  pour l’accord sur sa fréquence préférée.

 L’utilisation de morceaux de tube d’un mètre donne une grande souplesse dans le réglage.

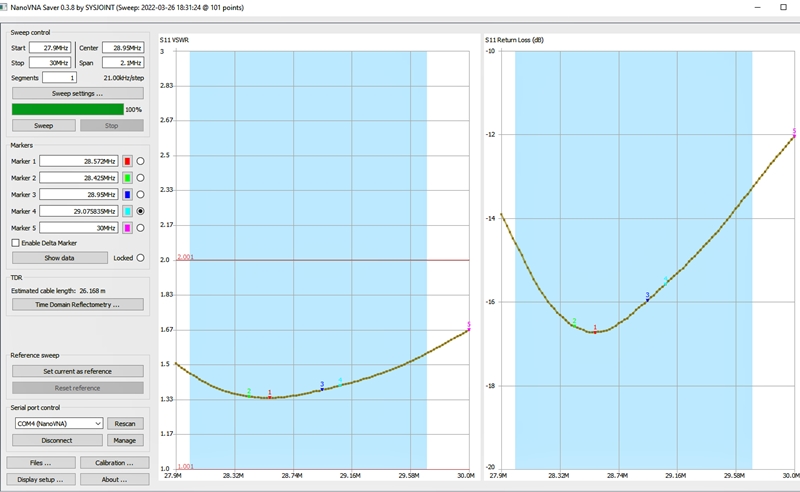

Une idée du SWR et des pertes sur la bande passante (vue par un NanoVNA).
