Réseau interne relié à Internet.

Il arrive que des appareils devant se connecter à Internet ou au réseau local se trouvent trop éloignés de la Box.



 1  Les appareils  ne peuvent  se connecter qu’à travers le LAN (filaire)

 2  Les appareils  ne peuvent  se connecter qu’en Wifi  (WAN)



 Dans le cas 1 tirer du câble pour relier la Box à l’appareil (solution basique)

 Ou utiliser le CPL (Courant Porteur en Ligne)

 Dans le cas 2 mettre un relais Wifi entre les deux , (c’est limité, peu sécurisé et risque de collisions avec les paquets des voisins).



Une solution mixte et peu onéreuse :

Réseau étendu

     Sur le site où réside la box

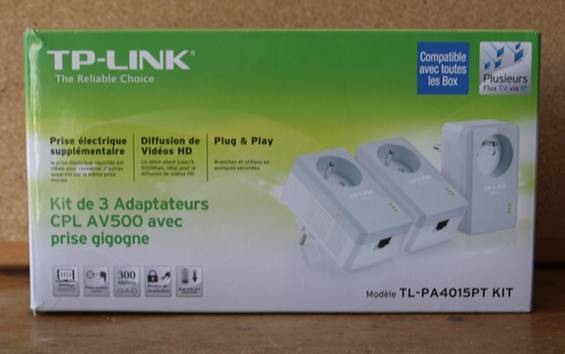

-                Un adaptateur  CPL relié à la box (direct ou à travers un switch)

Voir ci-dessous





  Sur le point d’accueil

-                Une alimentation électrique reliée au réseau de la propriété.

-                Un adaptateur  CPL synchronisé avec celui près de la box  (routeur).

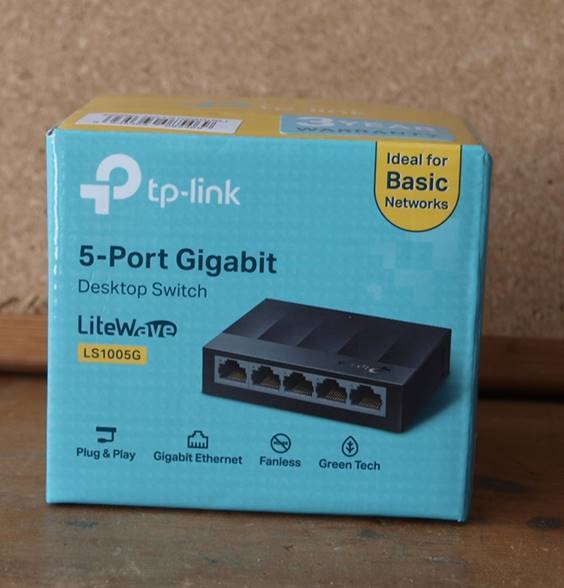

-                Un switch Ethernet (5 ports  Gigabit) pour extension de réseau.

Voir ci-dessous

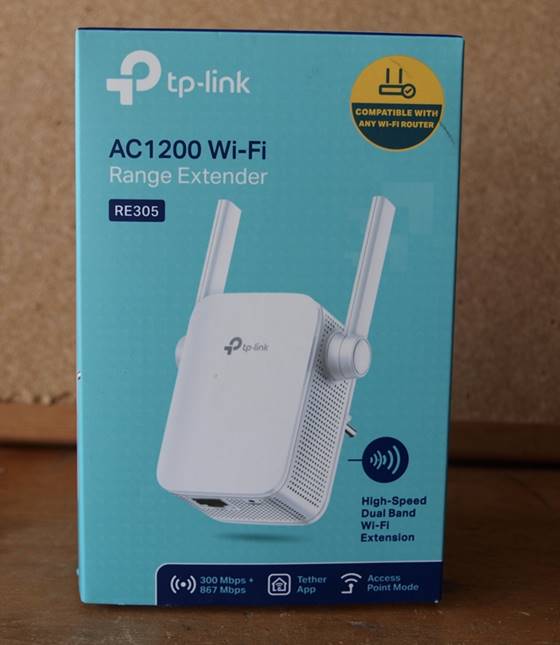

-                Un bloc relais Wifi (Range Extender)

Voir ci-dessous





Connecter au réseau électrique le bloc CPL, (appairer les blocs auparavant).

Alimenter  le switch Ethernet.

Alimenter  l’Extender Wifi.

Relier le connecteur  Lan du CPL à une entrée du switch.

Relier au switch les différents appareils qui doivent être reliés au LAN.

Synchroniser et mot des passe pour les différents appareils fonctionnant en  Wifi avec L’Extender.



Note : cette configuration utilise du matériel TP-Link, c’est ce que j’avais sous la main, le panachage avec d’autres matériels est possible, par contre les convertisseurs CPL utilisés, à mon avis, doivent être de même conception.





Pierre Schuster                                                  Juin 2022
