Wsjtx sur Raspi



 Partie rédigée le 01 Novembre 2017,  puis modifiée  en Décembre 2020 suite au remplacement du PI3 par un PI4 entrainant  l’installation de Wsjtx  2.2.2.

Installation

Si la dernière version n'est pas disponible sur les dépôts (Github).

Download du fichier suffixé. "armhf deb" depuis le site de l'Auteur K1JT.

Rechercher la version qui correspond au niveau de système ou distribution  cible.

En mode terminal : depuis le dossier  Downloads.

sudo dpkg -i wsjtx  (le début suffit une seule version doit être présente)

Appuyer sur la touche "Tab" le nom est complété.

Depuis  /home/pi

sudo apt-get install wsjtx

Dans le cas où des dépendances viendraient à manquer (c’est le cas )

sudo apt --fix-broken install

Le programme est  installé  dans /usr/bin

Donner les droits d'utilisation du programme  à «pi» (si nécessaire)

Le programme est opérationnel, éventuellement  créer  un raccourci  pour le lancer rapidement  voir  Pense-bete_Raspi  « Mettre un raccourci sur le bureau »

Pour dialoguer avec le récepteur (pas pour une réception Internet)  une interface est nécessaire, pour mémoire e Rasberry ne dispose pas de micro ni hp (seulement un connecteur)  l’utilisation d’une clé USB disposant des fonctions « son »  est simple à mettre en œuvre.

Voir Interface_pour_FT préférable à l’ajout d’entrée/sortie sur le jack son.



- L'interface

Décrite dans le document en lien ci-dessus.

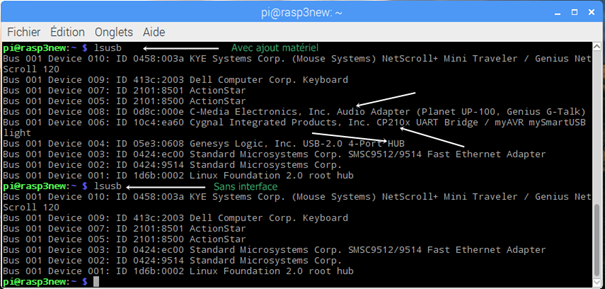

Après connexion sur un port USB






Ajout de  3 matériels faisant  la liaison entre le FT-817 et le Raspi.

 Ces matériels sont "plug en play" (rien à installer dans mon cas)



Paramétrage Wsjtx

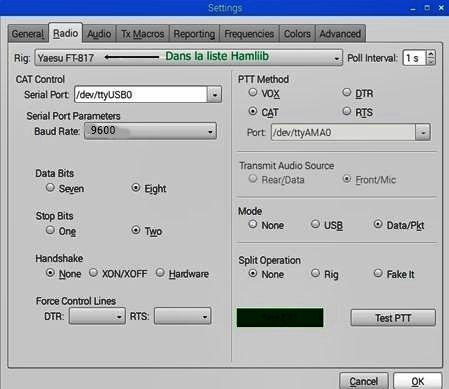

-      La Radio

J’utilise le Cat System pour asservir le transceiver au programme.

La version de Hamlib distribué avec Wsjtx 2.2.2 comporte un bug, mes matériels Yaesu FT-817 et FT-897 sont mal supportés,  donc problème de communication.

Il est nécessaire de définir   ces « Rig » comme FT-857, ensuite plus de problèmes.

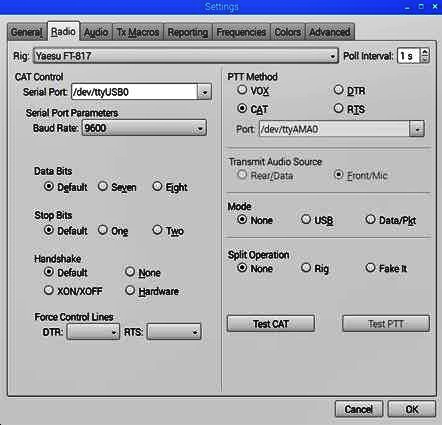

L’écran qui suit référence un FT-817 (écran du document d’origine)

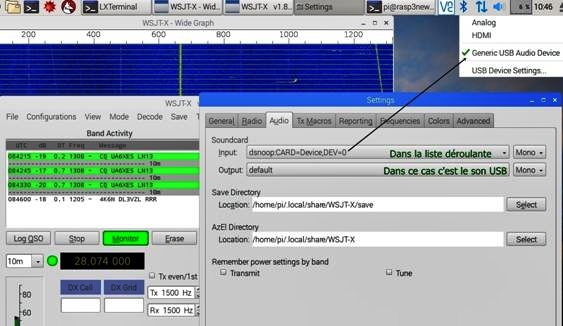

-La carte son




A noter: le Raspi est silencieux.

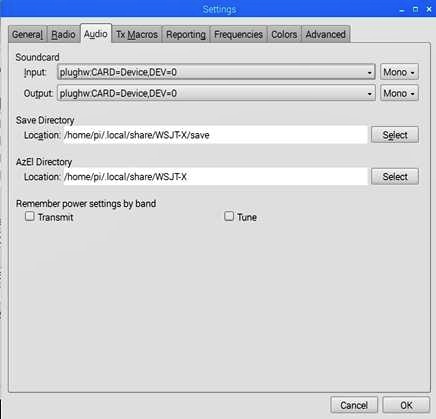

Puis de la carte son (carte externe USB)

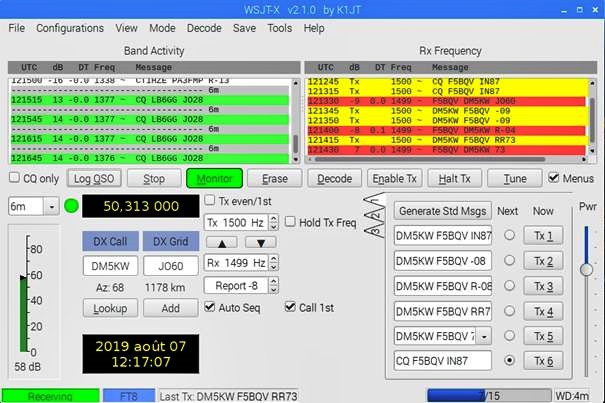

Premier CQ

Eh bien ça marche…




Ce document est repris d’une version ancienne de ce document.

Il restait sur cette machine à régler le son,  le niveau micro était un peu trop élevé.

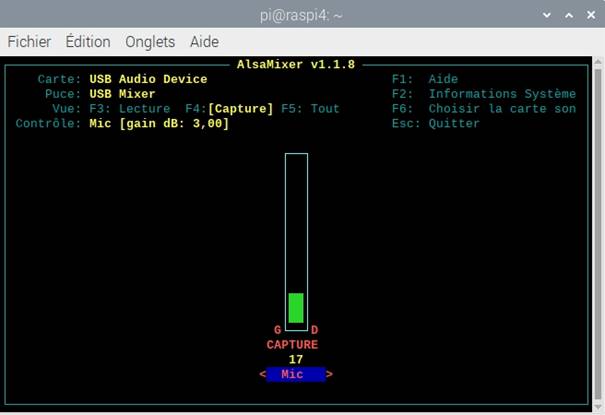

Via AlsaMixer  il est possible de régler le niveau








Sur ce type de machine,  une autre utilisation de Wsjtx en décodage de modes numériques  voir Raspberry_PI4_B sur ce site.

Pour plus d'informations sur Wsjtx et son utilisation,  voir aussi sur ce site FT8 sous Windows
