Installation et utilisation de HDSDR

Réception avec HDSDR



Partie I     rédigée en  Décembre 2015


HDSDR est un programme qui permet de recevoir et décoder des signaux radio analogiques sur toutes les fréquences (en fonction du convertisseur placé entre l’antenne et le PC)

Ce programme est une évolution de Winrad, amélioré par plusieurs OM, c’est un freeware.

 Pour débuter et surtout à peu de frais, il existe dans le commerce  un convertisseur (tuner) de type DVTNT  ou DVB-T utilisé pour recevoir la télévision (numérique terrestre) sur un PC.

Ce convertisseur peut couvrir de 50 Mhz à 1800 Mhz, sous forme d’une clé USB,  il se connecte d’un côté sur un port USB 2.0  d’un PC sous Windows 7   et de l’autre sur une antenne accordée sur la bande que l’on désire recevoir.

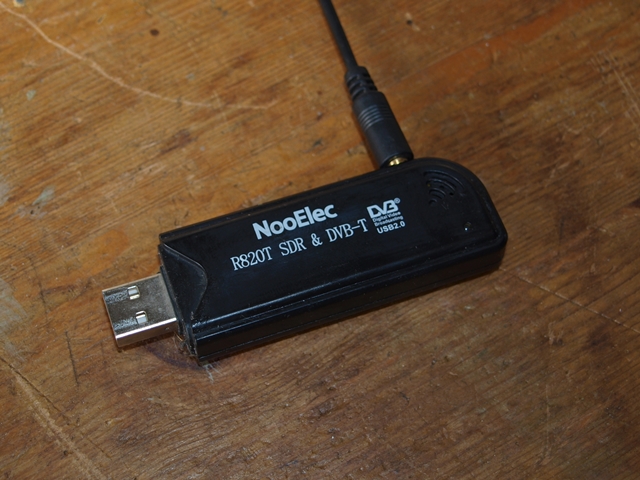

Pour ma part  j’utilise un dongle  Nooelect qui couvre de 24 Mhz à 1700 Mhz, il est basé sur des puces RTL2832U et R820T.





Installer

Dans un premier temps récupérer le fichier « HDSDR.install.exe » (de nombreux sites internet radioamateurs ont des liens).

          Partons de l’hypothèse que l’on utilise un dongle  dvtnt  Terratec ou Nooelect , ce sont les mêmes,  hormis la plage de couverture et le connecteur d’antenne  (pour la Vhf et Uhf pas de différence)

 Exécutez le  programme HDSDR .install.exe,  il s’auto installe (choisir son dossier cible)

Ce programme HDSDR nécessite une DLL particulière pour chaque type de décodeur.



J’ai trouvé cette DLL (lors de la rédaction de ce mémo) sur http://hdsdr.de/RTLSDR_with_HDSDR.pdf   avec un lien sur le Cloud pour l’obtenir.



A noter : certains sites ont l’air de faire une différence entre une version 32 bits et une version 64 bits. Surtout bien mettre de côté cette dll (elle devient très difficile à retrouver sur le Net et certaines sont assez fantaisistes et réagissent différemment).



Copier cette dll  ExtIO_RTL2832.dll  (ou celle qui se comportera le mieux après les tests), dans le dossier qui contient le programme Hdsdr. (c’est obligatoire ainsi  que  commencer par ExtIO_) il est possible d’avoir plusieurs ExtIO_aaaaa.dll dans le dossier Hdsdr,  c’est lors du démarrage du programme Hdsdr qu’il est demandé quelle dll choisir.



A ce point le décodeur n’est toujours pas connecté au PC.

 Ce dongle USB nécessite des drivers (ceux fournis sur le CD lors de l’achat du tuner ne font pas l’affaire et perturbent l’instal ) ne pas hésiter à les supprimer si fausse manœuvre.

Pour charger ces drivers, utilisez une procédure d’installation  propre aux composants USB : Il s’agit de Zadig

Comme pour la Dll RTL (RTL comme Realtek) le programme Zadig est disponible sur le même  site  //hdsdr.de/ (version pour XP ou versions au-delà)

Zadig est directement exécutable depuis le dossier de téléchargement (si nécessaire pour l’avoir sous la main en cas de besoin, le recopier dans le dossier contenant Hdsdr)



Maintenant connectez la clé USB

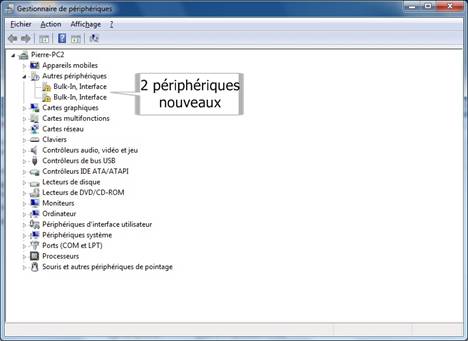

Sous W7 (et au-delà je pense) de nouveaux composants se trouvent générés,  ce ne sont pas encore les bons.

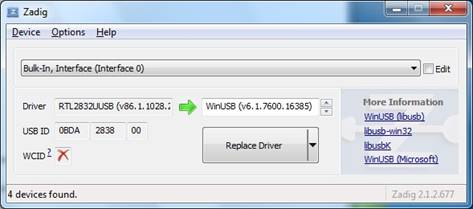

Exécuter Zadig  pas celui de Voltaire, celui qui est dans le dossier  Hdsdr)

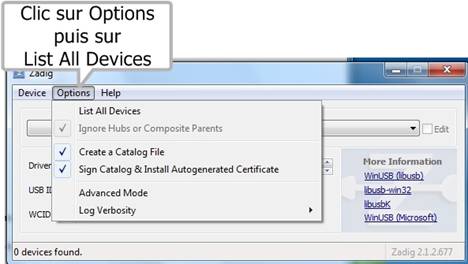

Pour visualiser les devices à installer, cliquez sur  « Option » puis « Device »

Il vous sera proposé les 2 Interfaces  le 0 et le 1

Se positionner sur le 0 puis clic sur Replace Driver, une fois terminé refaire la même chose pour le 1.

 Il est possible que Windows signale que le driver est mal installé (passer outre).






Fermer Zadig



Lancer HDSDR

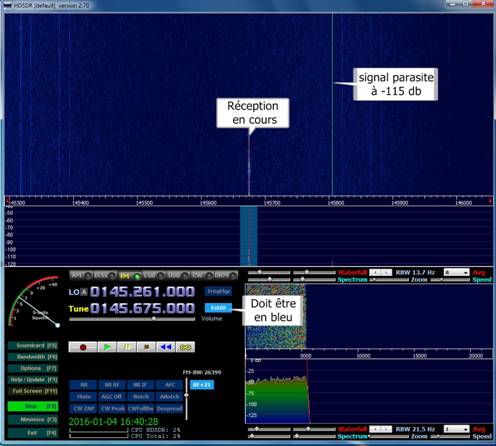

Un écran similaire s’affiche (fréquences différentes bien entendu la première fois)






Le bouton ExtIO doit être allumé (c’est la preuve que la dll est active) dans le cas contraire il y a certainement un problème avec cette dll ou avec les drivers.

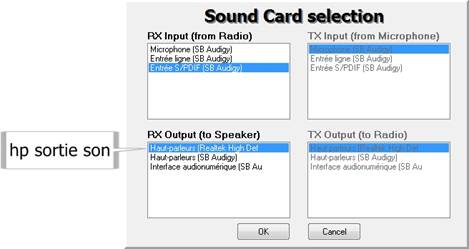

Paramétrage du son






Le seul périphérique à sélecter est celui qui est  relié au  HP ou au casque   (RX Output) les autres éléments sont inutiles en mode réception, bien entendu ce doit être le périphérique par défaut (merci Windows 7).

   (dans mon exemple je dispose de 2 cartes son).



Il y aura  de nombreux réglages à faire que ce soit :

-Bande passante(Bandwidth)

-Correction de fréquence

-Vitesse de défilement



Au fur et à mesure de la prise en main du logiciel,  il y aura à chaque fois des améliorations à faire, et depuis 3 ans je continue à découvrir.



Pour recevoir les fréquences basses Radioamateur (en dessous de la plage de couverture du tuner)  il faut rajouter un Upconverter +100 Mhz,  le programme HDSDR est prévu pour.

 Avec cet ajout et les antennes adéquates, un vrai récepteur sans trous, tout mode est disponible.

Bonne utilisation







Partie II     rédigée en  Avril 2017



Des nouveautés dans le monde de la réception via HDSDR



-      Coté Hardware



Il y a désormais sur le marché un nouveau tuner R820T2 sous la forme des précédents   qui couvre de 100 KHz à 1,7 GHz,  donc  plus besoin de UpConverter.








Le driver est le même que pour les tuners plus anciens.

Pour mémoire, le mode d'installation est toujours le même, Zadig et la dll ExtIO toujours placée le dossier de Hdsdr.



Ce tuner est pourvu d'un TCXO, il n'y a plus besoin d'effectuer de correction de fréquence "ppm"

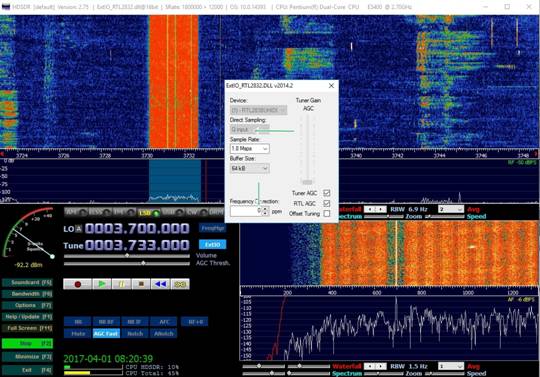

 C'est du "Direct sampling signal Q" en dessous de 24 Mhz voir écran ci-dessous






Pour les fréquences au dessus de 24 MHz on continue à mettre le "Direct Sampling  Disabled"



Par contre sur les bandes basses ce tuner semble un peu sourd par rapport au couple Nooelect et Upconverter,  il nécessite surement un préampli  (pas essayé à ce jour).





-      Coté Software



       Nouvelle version

   A ce jour, 4 Avril 2017, la version de HDSDR est  V2.76  du 2 Février 2017  elle tourne parfaitement sous Windows10  32 bits, pas  de changement révolutionnaire par rapport aux dernières.



    Fonction  accès à distance



Une nouvelle   "dll" est disponible

Via ce lien

https://github.com/hayguen/extio_rtl_tcp/releases



 Comme pour les autres dll  copier celle-ci dans le dossier Hdsdr (au lancement de Hdsdr cette dll sera proposée)

Cette dll permet de connecter Hdsdr à une machine distante (serveur) sur laquelle se trouve le récepteur SDR,  d'en prendre le contrôle, donc d'écouter sur son Pc Windows  et éventuellement envoyer la sortie  audio  de Hdsdr  vers  un logiciel de traitement numérique.

Le transfert du son est réalisé par :

      le logiciel VAC (Virtual Audio Cable non free) .

ou  le logiciel VBCABLE (free) Utilisation_Vac

 Le serveur doit avoir en tâche de fond le programme RTL_TCP

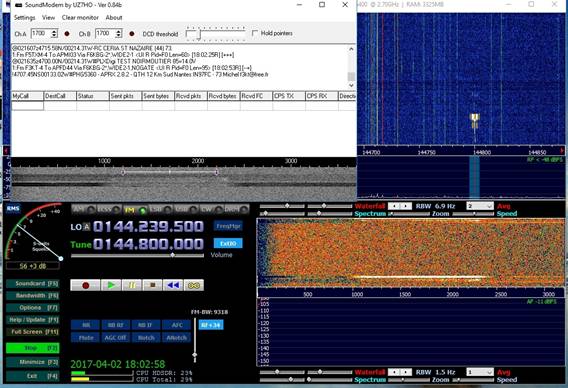

Ci-dessus un décodage de trames   Aprs,  pour en savoir plus (Voir document Soundmodem) clic pour Aprs

  Le serveur est un Raspi 3  (Linux)  relié au réseau interne en Wifi

le Dongle (RTL-SDR) est sur un port USB du serveur,  antenne VHF (GP5)  sur le Dongle



Le programme  "rtl_tcp" a été lancé sur le serveur  en indiquant son  "ip adress"

   Commande passée depuis  le terminal Linux  fleche.png  rtl_tcp  –a 192.168.1.119  (c'est l'IP adresse du Raspi)

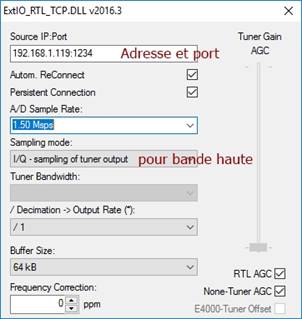

Sous Windows Hdsr est paramétré pour utiliser la dll ExtIO_RTL_TCP.dll

La source IP et le port 1234 sont à renseigner (la première fois)






Par ailleurs pour effectuer le routage du son décodé

Pgm  Hdsdr    fleche.png             VAC sortie Line01

Pgm  Soundmodem  fleche.png    VAC entrée Line01





Un autre exemple de l'utilisation du récepteur déporté

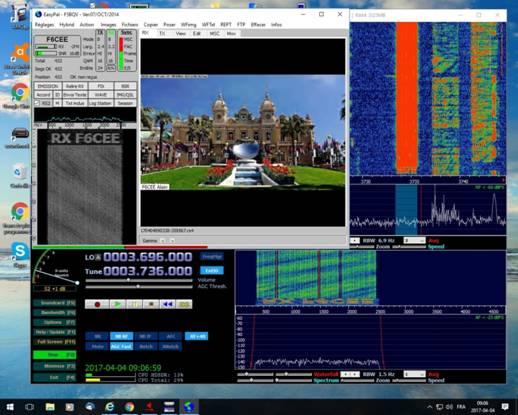

Réception Easypal  sur 3.736 MHz  toujours en transfert  TCP depuis  le Raspi, routage du son par VAC ou VBCable. Comment utiliser VAC



A noter : ce qui est décrit pour Hdsdr (transfert TCP serveur vers Client  fonctionnait déjà avec SdrSharp





Partie III     rédigée en  Juin 2020

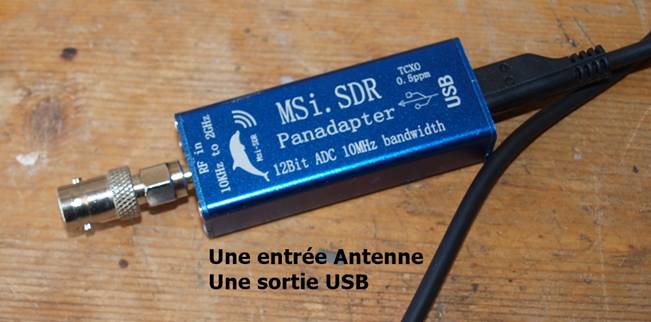

Il y a sur le marché un tas de Tuner pouvant être utilisés pour la réception, j’ai testé le MSi.SDR (du même fabriquant que celui décrit au paragraphe II) avec différents logiciels mais aussi avec HDSDR.








La seule chose à faire c’est de charger le driver ExtIO_SDRplay_RSP1.dll  dans le dossier qui contient le programme HDSDR.

Pour l’obtenir aller sur le site de SDRPlay http:/www.sdrplay.com

Il semblerait que l’installation de l’application SDRUNO (un autre récepteur SDR) soit nécessaire pour obtenir correctement le driver.

Puis download du fichier  ExtIO PLUGINS  (RSP1/RSP1A/RSP2)

Procéder à l’installation,  il est possible que Microsoft Visual  C++ soit proposé (permettre l’installation)

Bien suivre la procédure, au besoin se référer à la page http://f5bqv.fr/MSi.SDR.html

Ensuite copier la dll Rsp1 dans le dossier hdsdr,  laisser de côté les 2 autres dll.

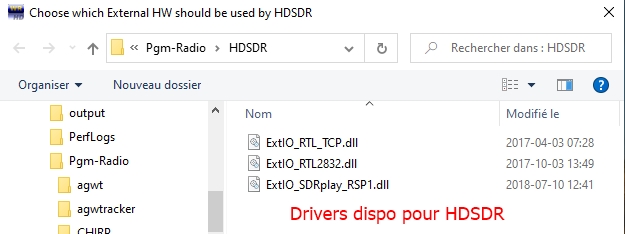

Au démarrage HDSDR propose le choix de la dll








Je n’ai rien changé par rapport au RTL2832

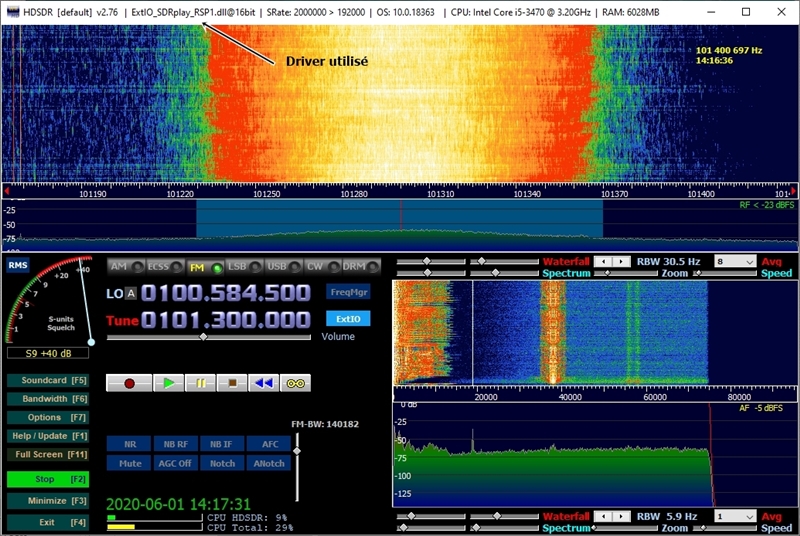

Un exemple de réception Bande FM








Bien entendu on retrouve les mêmes fonctions,  par contre la plage autour d’une fréquence est nettement accrue, pour mémoire il est possible de visualiser 10 Mhz d’un seul coup d’œil.  « Je dirais mon œil ! »    Attention à la consommation CPU…




Choix nouveau document  http://f5bqv.fr
