Communication  entre un   PC portable et  un Raspi à l’aide d’un câble RJ45 croisé.

Le besoin est d’utiliser un Raspi (tout nu) sans clavier, ni souris, ni écran,  en dehors de la couverture d’un réseau Wifi ou d’une box, mais muni d’une entrée RJ45  (ce qui exclu le Pi zéro W).

La mise en place et la création du réseau  est comme suit.

Désactiver le Wifi sur les 2 machines.

Sous Windows 7

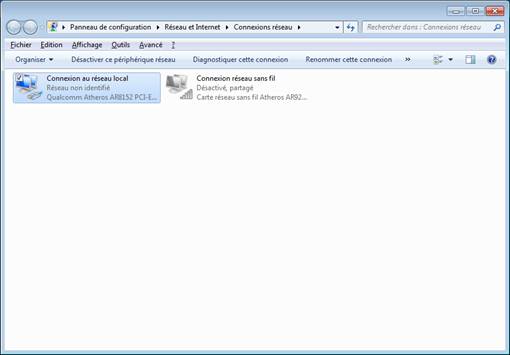

  Panneau de Configuration fleche.png Réseau et Internet fleche.png Connexions réseau

Clic droit sur réseau sans fils puis désactiver

Ecran 1

Ensuite  clic droit sur connexion au résau local puis Propriétés

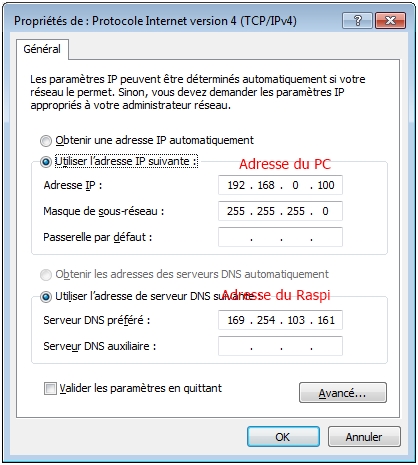

Paramétrer un nouveau réseau  avec une adresse fixe  (pas de DHCP)

Fournir :

  Comme  adresse de cette carte une adresse  qui n’est pas dans le range de la box.

Comme DNS  l’adresse  du Pc distant (le Raspi)  quand on la connait.





Ecran 2

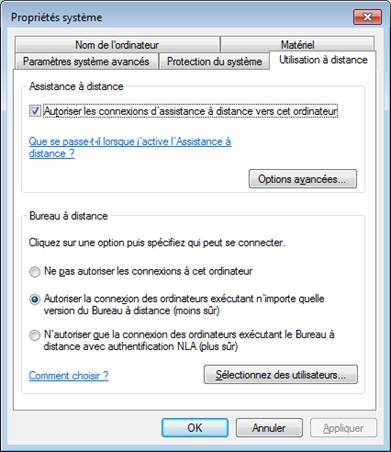

S’assurer aussi que la connexion à distance est autorisée sur cet ordinateur

Mes configurations

Raspi3 IP adresse  fleche.png 169.254.103.161

Raspi2 IP adresse  fleche.png 169.254.104.240

Ecran 3

Pour le moment c’est tout pour  le Windows

Passons au Raspi

Les exemples sont copiés à partir d’un Raspi2 B (avec un Wifi USB),  pour couper le Wifi il suffit de débrancher l’adaptateur USB.

 Avec  un Raspi3 invalider ou valider le Wifi se fait directement  depuis  l’écran d’accueil.

Ou en mode console

sudo rfkill block wifi      fleche.png     pour désactiver

sudo  rfkill unblock wifi    fleche.png pour réactiver

Il semble que lorsque l’on se trouve  hors portée du point d’accès wifi la fonction se trouve  se trouve invalidée.

L’opération  qui suit n’est à faire que la première fois.

Il  faut obtenir une adresse pour la liaison Ethernet,  différente de celle fournie par le DHCP de la Box

Après avoir raccordé le Pc et le Raspi par le câble croisé  RJ45.

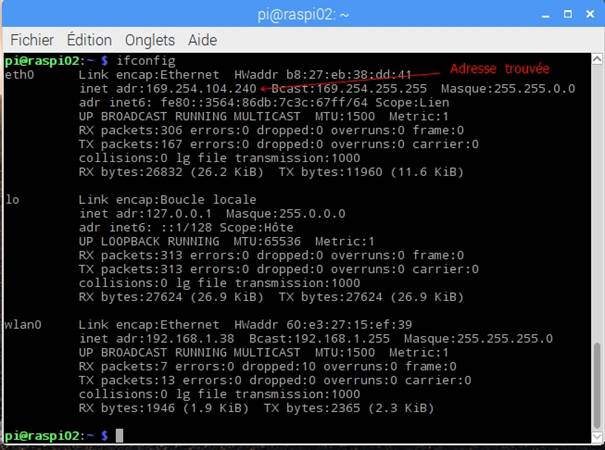

Depuis la console Raspi passer la commande « ifconfig »

Une adresse IPv4 s’affiche pour eth0,  je ne sais pas d’où vient cette adresse, ne l’ayant pas encore renseignée dans aucun des menus,  ni  dans aucun fichier config.


Ecran 4

C’est donc cette «  Inet  adresse »  qui sera utilisée  sur cette  machine pour la liaison Pc/Pc

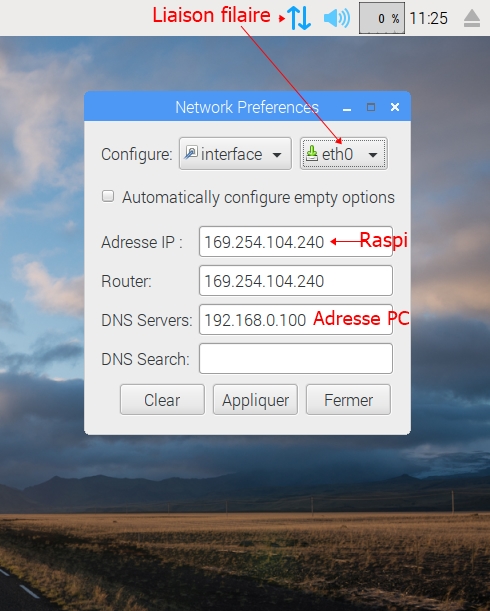

Définir sur le Raspi cette nouvelle liaison

Voir ci-dessous






Ecran 5

Il semble obligatoire de définir une adresse de routeur (celle du raspi)

Pour la prise en compte rebooter

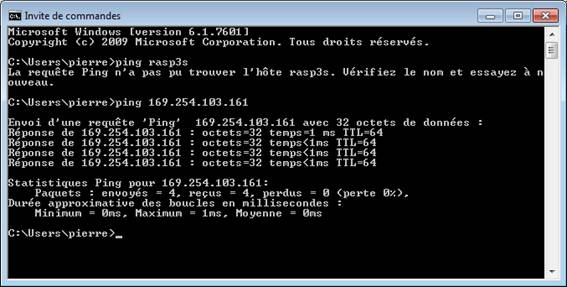

Pour vérifier  que la liaison est effective depuis Windows 7

En mode Invite de  commande « ping » de l’adresse du Raspi

Ecran 6

Désormais il est possible d’accéder depuis Windows au Raspi via SSH  donc par Putty.

Voir document,  clic sur ce lien  « Utiliser le Raspi en remote »

Il est donc possible de déplacer le Raspi et son alimentation, puis démarrer les applications depuis le Pc  portable se trouvant à proximité.

Remarque :  n’ayant plus de liaison Internet,  la synchronisation  automatique de l’heure au démarrage n’est pas possible.

Pour pallier à cette gêne, effectuer la mise à jour manuellement en mode terminal comme  root

Passer la commande  sudo  date MMDDHHmmAA

Comme fleche.png  mois jour heure minutes année



Pour revenir à la normale

 sur le Raspi

 débrancher le câble Rj45

rebrancher le stick Wifi

sur le PC

 réactiver le Wifi

pour récupérer les liaisons Ethernet  via la box et le filaire il est nécessaire de réactiver DHCP

Bis on veut le refaire

Si  besoin, ultérieurement  d’effectuer une nouvelle connexion entre les 2 appareils.

Boot Pc

-  Invalider le Wifi sur le Pc

- Invalider le Wifi sur le Raspi (ce peut être fait avant le reboot)

- Connecter de chaque côte la RJ45 croisée

Deux  cas

1  l’adresse du Raspi est toujours connue du Pc portable (rien à faire)

2  le PC a été reconnecté entre temps  à la box, via le réseau filaire (refaire la manip Ecran 2)

Depuis Windows /PC

-  S’assurer que la connexion est correcte  ping du Raspi (Ecran 6)

- Démarrer Putty

- sur le terminal s’identifier

- mettre le Raspi à l’heure  (sudo date MMJJHHmmAA)

- lancer motion

Ensuite il est possible de débrancher la RJ45 et même mettre hors tension le PC

L’application continuera sur le Raspi





Pierre Schuster                                  Avril 2019
