Le Raspi c'est quoi.



  On entend parler de plus en plus de Raspi, eh bien je vais  essayer de vous éclairer…

Le Raspi ou Raspberry  Pi  c'est tout d'abord un nano ordinateur (donc encore plus petit qu'un micro ordinateur) actuellement  en Juin 2016  il y en eu plus de 8 millions de  fabriqués.

Sa taille  9 cm x 6 cm et 2 cm d'épaisseur

Très  basse consommation moins de 2 ampères  sous 5 Volts, il peut rester sous tension en permanence (sauf si on le branche sur une ancienne alimentation à transformateur telle celles que l'on utilisait il y a 30 ans…)

De quoi est composé ce nano ordinateur

- 1 processeur (multi cœurs)

-  de la mémoire vive (de 512 Mo à 1024 Mo)

-  une sortie son et vidéo (jack 3,5)

-  une sortie vidéo de type HDMI (donc haute définition et son)

-  des ports USB (de 2 ou 4) en fonction du modèle

-  d'une carte mémoire type Micro SD comme sur les téléphones portables  (de 8 à 16 GB  Classe 10),  cette carte mémoire peut être comparée au disque dur des PC, elle sert à stocker le système d'exploitation mais aussi les données (vidéo , photos, musique, documents texte) ainsi que les logiciels pour exploiter (créer , lire ou modifier) ces données.

-  une sortie RJ45  permettant d'être relié  à la Box donnant accès au réseau  interne  et même externe.

     Il est possible aussi d'être relié au réseau via le WIFI (ajout d'un dongle sur un port USB) , la nouvelle fabrication  du Raspi (Raspberry  Pi 3) intègre la puce WIFI et le Bluetooth.



-  un connecteur pour brancher une caméra HD spécifique au Raspi

-  un connecteur (GPIO)  permettant l'ouverture vers la domotique mais aussi la gestion d'appareils électriques ou électronique (émetteurs, récepteurs, relais radio …)

Bien entendu si on désire utiliser ce nano ordinateur seul

Il est nécessaire  de lui adjoindre:

-  un clavier USB

-  une souris USB

-  un écran vidéo (un téléviseur possédant une entrée HDMI est suffisant).

-  une liaison Ethernet  RJ45 vers sa box ou liaison Wifi vers sa Box, ou celle du voisin s'il n'est pas protégé ou le permet.

-  un système d'exploitation Linux donc ce qui permet d'accéder au monde du logiciel libre (GNU) fini les achats pour avoir de nouvelles fonctionnalités.

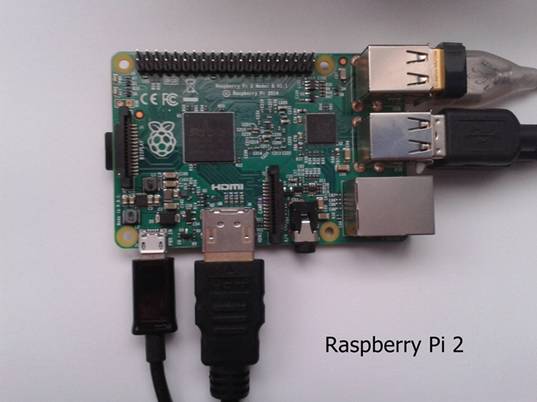

Ci-dessous une vue  de mon Raspberry Pi 2B.



Raspi-PI2




   C'est un ordinateur complet pour 40 €, bien entendu il faut rajouter quelques éléments extérieurs,  qui généralement, on a tous sous la main.

  Pour le confort et surtout éviter de surcharger l'alimentation (régulateur sur carte mère), j'ai utilisé un hub alimenté pour certains périphériques USB.



 Comment utiliser ce Raspi ?

Pour ma part j'utilise   fleche.png  voir 3 exemples ci-dessous:



1/ Une webcam pouvant se déclencher sur un mouvement,  bien entendu Raspi et caméra sont  déportés  hors de la station,  enregistrement  et  envoi via Wifi  pour visualisation  de la prise de vue  sur n'importe quel écran du réseau (pc, tablette, smartphone).

Voir aussi Cam_externe.html



2/ Comme élément d'un récepteur SDR, on peut envisager de rapprocher  Raspi et   convertisseur de l'antenne, via réseau (Wifi ou Ethernet)   le transfert  s'effectuant vers  une autre machine (Linux ou Windows) permettant de piloter et écouter.

Dans ce cas plus besoin de souris, de clavier  ni vidéo sur le Raspi.

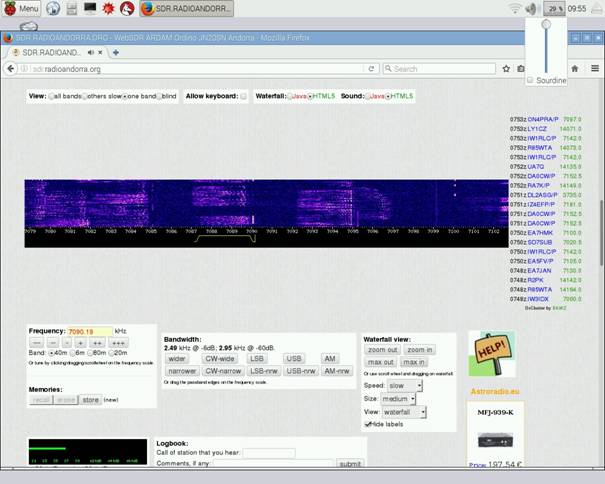

3/ Comme récepteur WebSdr via le navigateur Firefox,  voir ci-dessous.








Bien entendu ces 3 applications ne peuvent pas être exécutées en même temps (problème de lieux ou de non disponibilité d'éléments du système) et aussi car certaines applications  sont gourmandes.













.



Choix nouveau document   http://f5bqv.fr



Pierre Schuster                             le 23/06/2016
