A l’origine cet aide-mémoire a été rédigé en 2017, depuis les matériels et logiciels ont évolué, en conséquence d’autres aide-mémoire ont été rédigés pour tenir compte de ces changements, voir sur ce même site  http://f5bqv.fr

Réception avec clé SDR type RTL2832

 Première configuration   Clé Terratec + Upconverter  (c'est assez ancien)

Il existe de nombreuses clés, toutes n'ont pas la même plage de couverture, il en est de même pour les Upconverter le décalage peut être  différent (100 Mhz ou 125 Mhz)

Programme Hdsdr

Cette clé couvre de 50 Mhz à 1700 Mhz

-A Utilisation au dessus de 50 Mhz

  Choix de la bande 2 m

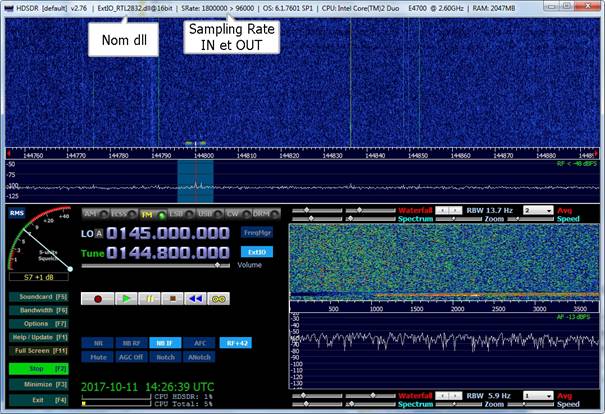

Exemple de visualisation + écoute  de trames aprs  (il faut prendre ce que l'on a de dispo au moment  "T"   pas beaucoup de trafic lors de la rédaction de ce document.

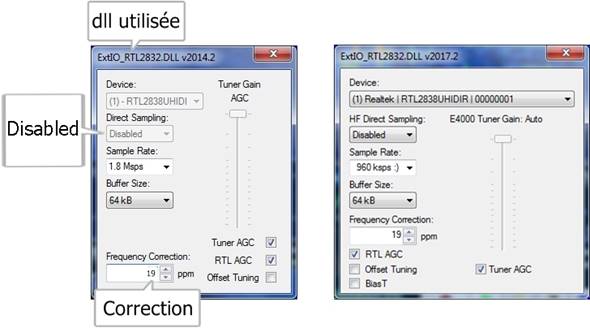

Le paramétrage de la dll se fait en cliquant (gauche sur le bouton ExtIO)

À gauche l'ancienne dll (février 2014)  à droite la nouvelle dll  (février 2017)

Dans le cas présent l'ancienne est encore OK.

La correction a appliquer (elle peut être négative)  se mesure  après avoir vérifié la réception du Sdr par rapport à une source fiable (balise ou autre récepteur)

Cette correction est conservée à chaque relance du programme. .

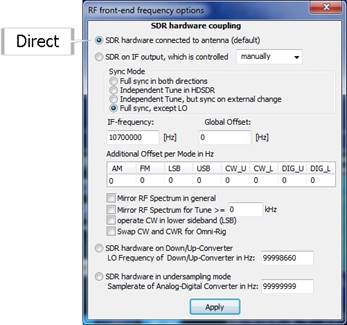

Un Clic droit sur le bouton ExtIO donne accès à d'autres paramètres de la dll  (IO comme Input Output).

Dans ce cas la liaison est direct.

-B  Utilisation au dessous de  50 Mhz

  Choix de la bande 20 m

L'adjonction d'un Up-Converter permet de couvrir de 500 KHz jusqu'à 50 Mhz

La description qui suit : utilisation en dessus de 50 Mhz  est effectuée avec  un Upconverter de 100 Mhz.

Basculer l'inverseur du Upconverter pour passer en mode HF

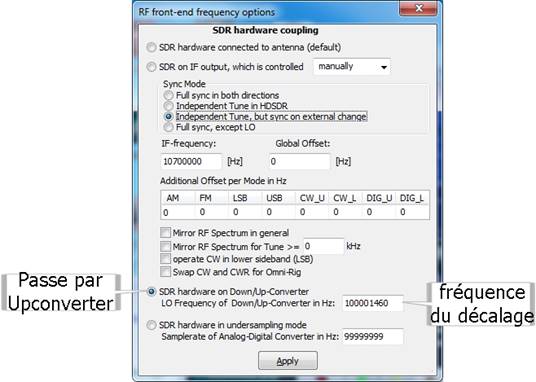

Puis par clic droit sur ExtIO obtenir l'écran de modification

Cochez l'utilisation d'un Upconverter

  La fréquence a décaler, prévue par le constructeur est de  100 Mhz  mais en réalité dans le cas présent elle est de 100001460 Hz.

Cette valeur a été obtenue comme pour le ppm par comparaison avec des fréquences de référence,   il est nécessaire d'avoir effectué la correction du ppm avant de mesurer le décalage de fréquence.

Cette valeur est conservée à chaque relance du programme, bien entendu si changement de clé Sdr et/ou de Upconverter  rien ne va plus.

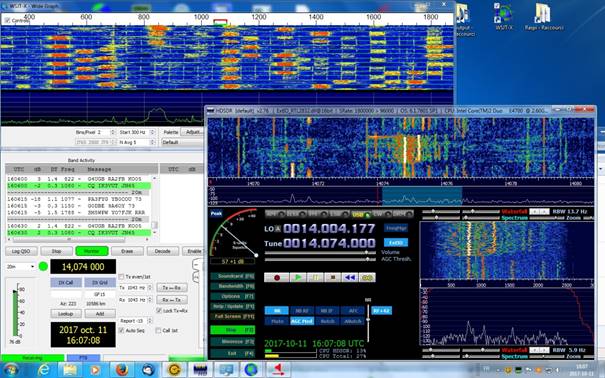

Ci-dessous réception sur 14.074 avec décodage des signaux FT8

Dans le cas présent il y a routage des signaux audio issus de Hdsdr vers Wsjtx   à l'aide de Vac.  (Virtual audio cable)

Seconde  configuration è  Clé RTL.SDR  + préampli de SV1AFN

Le matériel est différent par rapport la la première configuration (surtout plus récent)   clé RTL.SDR qui couvre de 100 kHz à 1;7 gHz en 2 plages.

Plage 1   de 100 kHz à 24 MHz   HF direct sampling  Signal Q

Plage 2   de 24 MHz à 1.7 GHz   HF direct sampling  Disabled

A noter  :Cette clé n'est pas pourvue du Bias-tee

-A  Utilisation au dessous de  24  Mhz

Ce matériel est un peu sourd et l'adjonction d'un préampli  a été  le bienvenu.

Le choix du "Sampling" s'effectue par un clic gauche sur le bouton ExtIO

-B  Utilisation au dessous de  24 Mhz

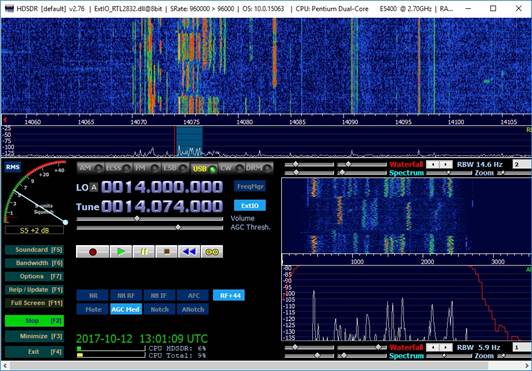

Réception effectuée sur 20m (pour cause d'activité)

Les signaux sont plus costauds que dans la première configuration, le préampli est là, il en est de même pour les bandes hautes (signaux plus qro) .

Vous trouverez d’autres sujets sur les SDR  (montages et logiciels) sur le site de Christian F6CNK   radiotrans.over-blog.com
