Utilisation de Chirp

   Ce programme permet à travers un convertisseur USB émulant un port Com (Prolific ou Siliconix) de communiquer avec un transceiver.

Soit par les prises  écouteur et micro externe  (cas des talkies-walkies)

Soit par la prise cat système  d’un transceiver.  Pour plus d’info, voir sur ce site le document Interface pour FT  , bien entendu la partie   traitant le son n’est pas utilisée.



Objectifs

1-     Sauvegarder les mémoires  (Download From Radio)

2-    Editer le contenu des mémoires

3-    Recharger le contenu des mémoires modifiées. (Upload To Radio)

 Point 1   Les fichiers à manipuler sont des fichiers de type .img (seulement le programme Chirp peut les modifier)



Il est possible de sauvegarder le contenu de ces mémoires sous forme d’un fichier « .csv » donc utilisable par un tableur (Excel ou Calc de Libre Office), par contre il n’est pas possible  de recharger à partir d’un « .csv ») donc peu d’intérêt.



Point 2  l’édition soit après avoir fait le download  ou à partir d’un fichier ancien (cas de perte de toutes les mémoires) le fichier en entrée serait  « Yaesu_FT-857_897_20200213.img »  pour un FT-897 sauvegardé le  13 février 2020.

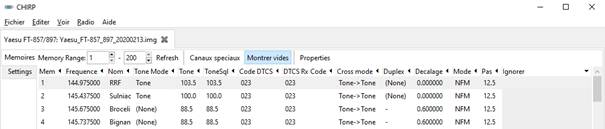

Exemple d’édition des mémoires




Sauvegarder après modifications

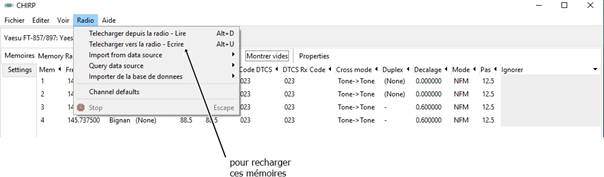

Point 3  Recharger « Upload » le fichier image

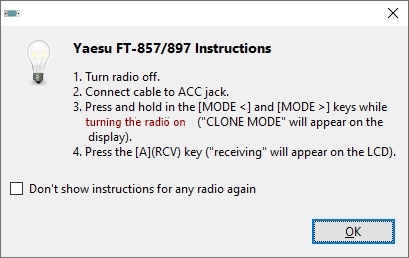

Suivre les instructions

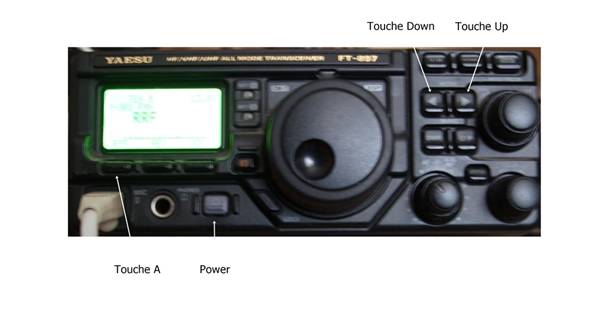

A noter : il faut ses 2 mains et des doigts très fins pour effectuer ces manœuvres.




Clonage

     Il est possible de cloner  un transceiver (comme le FT-817)       vers un autre FT-817  fleche.png fonction clonage du FT-817 (voir manuel de l’appareil)

Le FT-897 peut être cloné. Lui aussi.

2 étapes.

1-   copie (sauvegarde) du contenu du FT-817 source, mémoires mais aussi tous les paramètres          y compris ceux accessibles par les menus cachés  vers un dossier du PC.

2-  copie (restauration) du contenu de la source résidant sur le PC,  vers un autre FT-817 cible.



Ajout d’une bande

Yaesu FT-817

L’ajout du 60 m est possible sur les FT-817 et FT-817ND  seulement en réception.

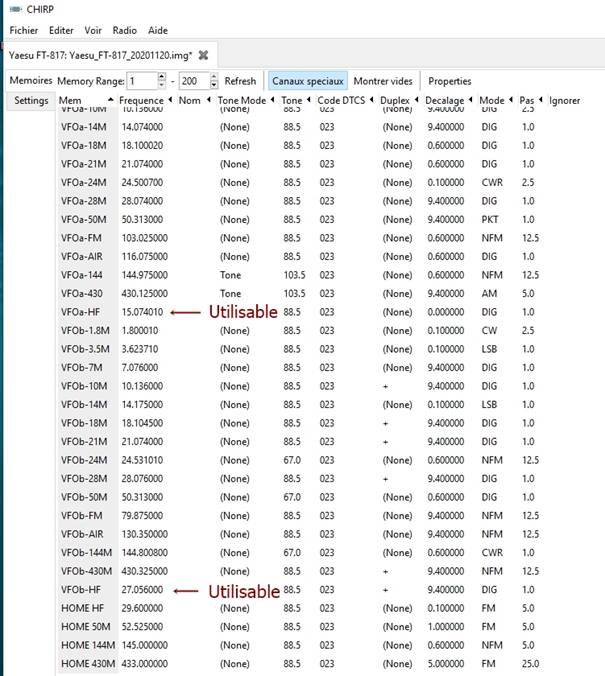

A l’origine sur le VFO A , la bande de 15 Mhz est prévue.

Sur le VFO B,  c’est la bande 27 Mhz qui est programmée,.

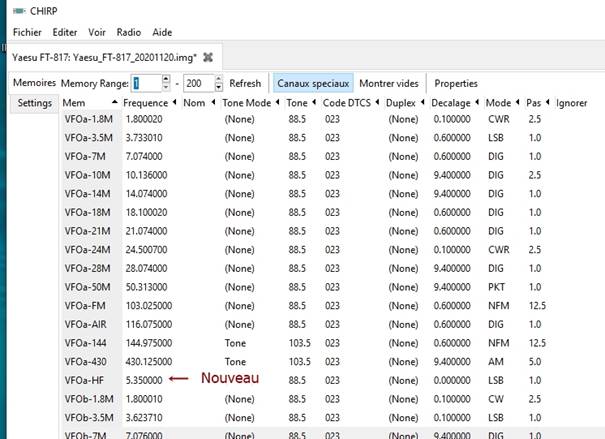

Il est donc possible de remplacer de 15 Mhz par le 5 Mhz  avant de recharger.




Yaesu FT-897

L’ajout du 60m n’est pas possible par le biais de Chirp, une autre méthode est utilisable.

Les VFO A et B disposent aussi de bandes non utilisées  par les RA.

Donc solution :  directement sur l’appareil pour le VFO A , dérouler les bandes pour trouver celle qui n’est pas utilisable  (15 Mhz par exemple ) tourner le « Dial » jusqu'à afficher de la fréquence 5.500  Mhz ou autre dans la bande,  (utiliser le  mode rapide pour arriver sur cette fréquence)

Mettre hors tension,  lors du redémarrage,  la fréquence entrée auparavant viendra    s’intercaler entre le 80m et le 40 m.  bien entendu l’émission et la réception sont opérationnels.



Baofeng

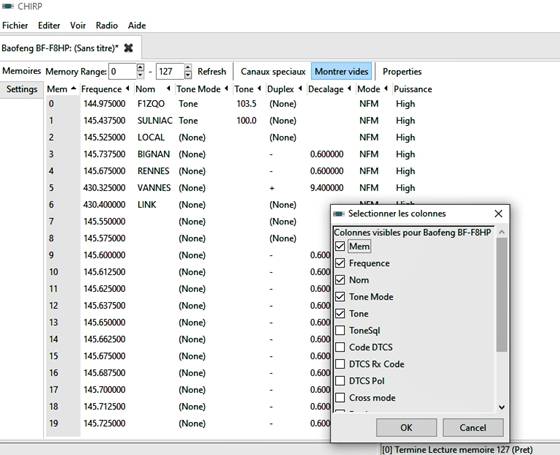

Ci-dessous une copie d’écran lors de la mise à jour des mémoires sur un Baofeng GT-3TP.

On peut remarquer qu’il a été nécessaire d’utiliser comme appareil de référence le BF-F8HP.




Seules les colonnes des éléments à modifier ont été sélectionnées (c’est plus clair).

La méthode à employer est identique à celle utilisée pour les Yaesu, le cordon est bien entendu différent.


Note: Après avoir modifié le fichier image il est nécessaire de le recharger sur le TX.



Choix nouveau document  http://f5bqv.fr

Pierre SCHUSTER                                                          le 21 Novembre 2020
