Projet de caméra déportée
Le besoin est de placer une caméra IR (vision nocturne) pour identifier des animaux indésirables, en étant hors de portée du réseau Wifi, donc pas de SSH et ses outils Putty, WinSCP , VNC Viewer.
Solutions matériels envisagées
Caméra
IR (Noire) , connectée directement à un Raspberry
Pi3 B via sa nappe. Voir Cam
Raspberry
Utilisation de Motion (fonction déclenchement sur mouvement) réalisation de photos et courtes séquences vidéo.
Enregistrement sur la carte SD du Raspi. Voir Raspi c'est quoi
Problèmes à résoudre (Pour mémoire ni souris ni clavier ni écran sur ce Raspi).
1 Alimentation du Raspi (2A sous 5v)
2 Placer à l’endroit déporté le Raspi avec le programme Motion déjà actif.
3 Récupérer les images sans avoir à démonter ou arrêter l’installation, (avant identification de l’intrus) cette caméra est située dans un lieu abrité mais peu accessible.
Solutions envisagées pour l’alimentation :
A - Une batterie solaire (origine Lidl 5v 2.1A, ce qui résoudrait le problème N° 2, comme le besoin est nocturne, (la batterie ne tiendra pas 12 heures) donc à rejeter.
B - Une alimentation secteur (c’est possible) mais comment mettre en place le système Raspi et son programme Motion ?
C - Amener sur place vidéo, clavier, souris, démarrer le Raspi et Motion , ôter le superflu, puis laisser l’alimentation en place.
D- Posséder un câble alimentation mini USB mâle côté Raspi suivi d’un « Y » USB mâle l’un venant du bloc secteur, l’autre venant le la batterie solaire.
Une fois le système Raspi et caméra actifs débrancher le secteur rejoindre le point à surveiller, puis rebrancher une alimentation secteur , cette opération peut être effectuée à la station, une fois en place, déconnecter la batterie. (je n’ai ni ce câble, ni validé cette solution, donc pas jouable), je vais commander ce genre de câble pour ne plus être pris au dépourvu.
E - Préparer le Raspi sur batterie (en dehors du point de surveillance) donc avec Wifi et SSH, transférer l’ensemble Raspi, Cam et batterie vers le lieu cible. Brancher une alimentation USB sur le batterie solaire, cette dernière peut être rechargée via un bloc standard 5v USB et bien ça ne marche pas (reboot du Raspi).
Conclusion :
Le câble en Y n’a rien apporté, 2 alimentations en parallèle sur le Raspi ne semble pas possible, la deuxième entrée est considérée comme un périphérique « plug and play »

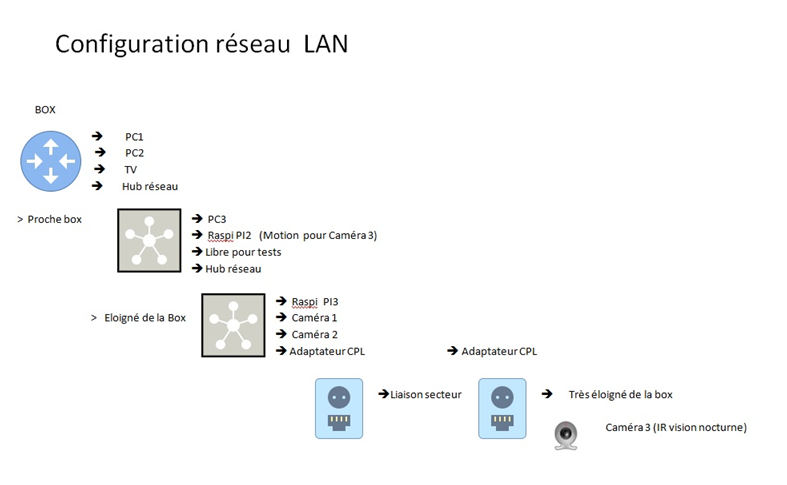

La solution finalement retenue c’est l’utilisation du CPL. Voir ci-dessous la config.
1- A l’intérieur de la maison.
- Un adaptateur CPL raccordé à un Hub ou Switch réseau, lui-même raccordé en filaire à la Box.
- Un Raspi raccordé au Hub ou Switch (liaison filaire non Wifi) Programme Motion en fonction Voir Note[i].
2- A l’extérieur
- Un adaptateur CPL alimenté par le réseau électrique, ligne raccordée à un des points d’alimentation disponible dans la propriété.
- Une
Caméra IP vision nocturne raccordée en filaire (2m) à
l’adaptateur CPL , c'est une caméra IP de marque Advisen, que
j'avais sous la main qui a été retenue Voir
Cam Ip Advisen
Finalisation
La visualisation des séquences vidéo (enregistrées sur la carte SD du Raspi) ainsi que le traitement, suppression ou conservation sont effectués sur un PC du réseau à l’aide de Winscp. Voir Note [ii]
Montage et assemblage des séquences vidéo effectués avec « Microsoft Movie Maker ».
Voilà
le travail, pour voir la vidéo MP4 un clic sur Petit rat futé
Une autre (très
courte) vidéo obtenue sur le même principe
Biche égarée
Pierre Schuster le 15 Octobre 2019 et Aout 2020
