Connexions sur transceivers Yaesu FT-817 FT-857 FT-897

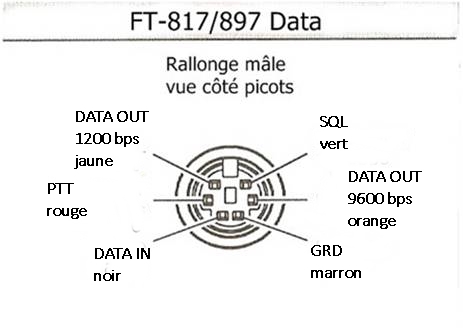

Connecteur Data

 Les transceivers Yaesu  type FT817 FT857 et FT897   sont  équipés d’un connecteur  mini Din 6 broches, situé sur l’arrière  il est nommé Data . .

 - Une sortie du  flux audio, ailleurs que par la prise écouteur ou HP extérieur.

 - Une entrée  du flux audio, ailleurs que par la prise micro.

 - Un PTT pour passer en émission  (Push to talk) autre que celui du  microphone.

 - Attention entre PTT et GRD il y a 5 Volts en réception, tombe à 0 Volt en émission.

A noter les couleurs sont celles de mon câblage

 Grace à ce connecteur « Data »  relié à la carte son d’un PC interne ou externe (clé USB)  on peut utiliser facilement les modes numériques

 Tels  que l’APRS,Echolink   sur 2 m,  ou d’autres modes tels que PSK31, SSTV, FT8, RTTY, CW, DRM …  sur toutes bandes.

 Sur les anciens PC l’interface permettant de relier et d’adapter  PC et Transceiver  pouvait nécessiter un isolement  (transfo pour le son )  et photo coupleur sur le port Com.

 Désormais les PC ont des sorties à bas niveaux et ces précautions n’ont plus lieu d’être.

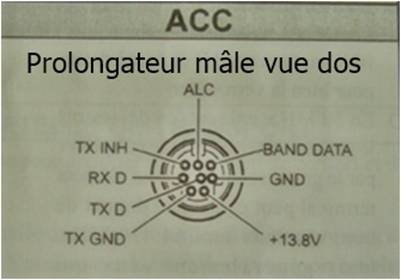

 Connecteur ACC

   Les transceivers Yaesu  type FT817 et FT897   sont aussi  pourvus d’un système de dialogue vers l’extérieur

 Il est nommé Cat-System.

    Situé sur l’arrière mini Din 8 broches   c’est le connecteur ACC

  Par ce   connecteur  il est possible  de piloter  (changement de bande, de fréquence, de mode, de puissance, passage en émission… ) depuis le clavier du PC ou grâce aux logiciels de communication qui prennent la main sur le Transceiver.

Tous ces logiciels récents utilisent la fonction de PTT par le Cat-system, il en reste encore 2 parmi  ceux que j’utilise ou utilisé  (Echolink et Agwpe) qui ne supportent pas le Cat-system.  d’où utilisation d’un port Com pour le PTT (signal RTS ou DTR) via le connecteur. Data.

 En lien,  sur ce même site la  réalisation d’un interface numérique (utilisant les prises ACC et Data)  clic ici

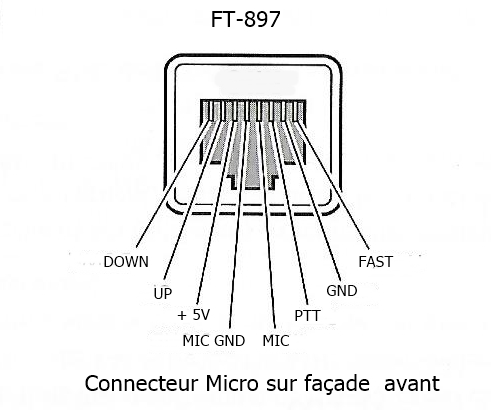

 Connecteur micro

Pas de commentaire sur ce connecteur RJ45

Pierre Schuster                               Document adapté le 17 Mars 2020

Note1 :  Ce  document est un aide mémoire pour l’auteur.
