Echolink

Certains parmi nous ont déjà entendu prononcer le mot Echolink.

En bien ou en mal …

Nous allons essayer de démystifier ce qui se cache derrière ce mot.

Ø ECHOLINK  est un système hybride  radio et  internet.

Il n'est bien sûr utilisable que par des Oms indicativés  puisqu'il y  retransmission

"ECHO" du QSO sur une voie radio (poste émetteur récepteur connecté sur le PC d'un "LINK").

Trois types d'éléments composent un réseau  ECHOLINK
- les "LINK"

- les "USER"
- les "RELAY"

LINK

Le  Link

· Fournit un accès (lien) au réseau Internet Echolink  à partir d’une  voie radio.

· Ou une diffusion sur une voie radio des messages transmis via le micro du PC du   "user"   sur la fréquence radio du link.

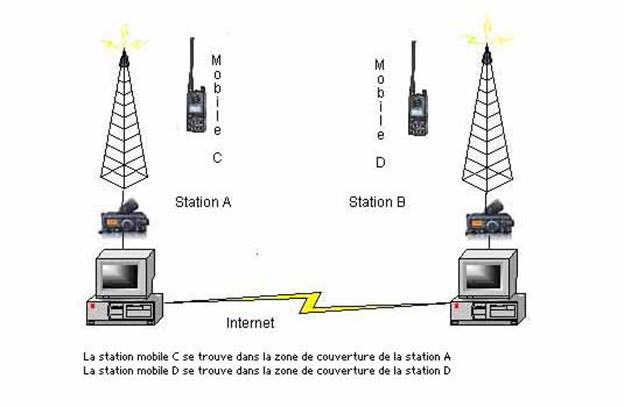

Principe d’une liaison entre 2 mobiles via 2 stations link

De quoi  est composé un LINK ?

· D'un PC (sous Windows) munit d'une carte son .

· D'une liaison Internet  permanente (si possible) l'ASDL ou le câble sont des solutions économiques, c'est la disponibilité qui prime et non le débit.

· D'un émetteur récepteur (en FM bande étroite si possible)  sur une fréquence libre et accessible  à toutes les classes.

· D'une antenne  pas trop mal dégagée.

· De câbles de liaison entre carte son du PC et le transceiver.

· D'un câble d'asservissement pour commutation émission réception.

· Du logiciel ECOLINK (freeware déchargé depuis le site  //www.echolink.org ).

· D'un numéro de Node qui sera attribué automatiquement par l'organisation Echolink lors de l'enregistrement.

USER

Qui est USER ?

Un Om indicativé qui se connecte sur un LINK .

· soit par Radio  (aucun enregistrement préalable nécessaire).

· soit par Internet  via l'écran ci-dessous.

De quoi a besoin un USER

· soit une radio équipée  d'un clavier DTMF (ou autre moyen capable de générer du DTMF via  le micro de son tranceiver)

· du numéro de node de son correspondant (Link ou User).

· soit d'un PC connecté à Internet  (RTC ou ADSL).

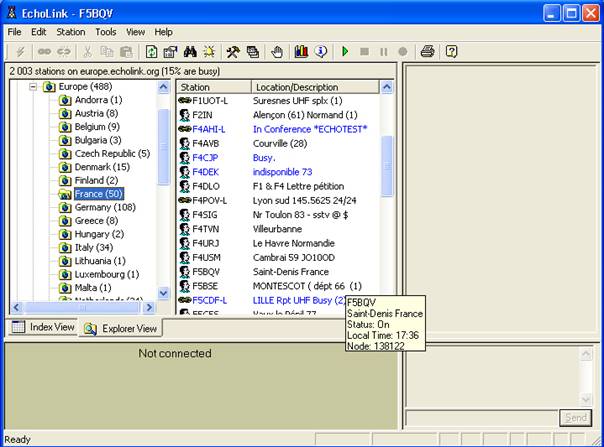

Ecran Echolink d’un USER (celui qui utilise le microphone de son PC pour causer)

RELAY

Le  Relais

Comme son nom l'indique il est en mesure de retransmettre sur une voie radio ce qui  vient du réseau Echolink (après connexion à ce  relais) mais aussi peuvent permettre un changement de fréquence (transpondeur) voir exemple ci-dessous,   par contre il semble que tous les relais ne soient pas ouverts à tous (acess denied = accès refusé donc non autorisé)  rassurez vous actuellement il y a peu de relais)

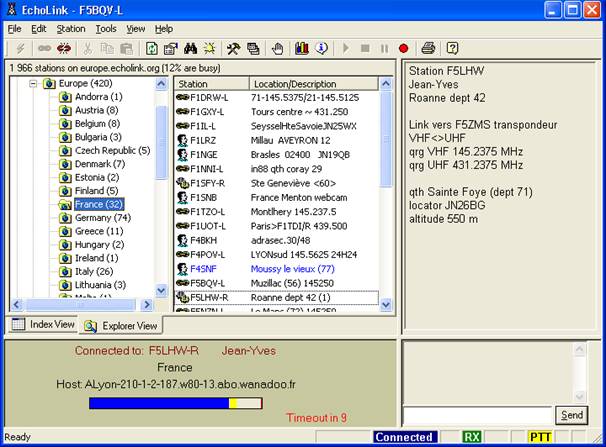

Dans l’ exemple ci-dessus j’étais dans mon jardin talky (FT530)  à la main,  donc par radio dans une zone   couverte  par le link  F5BQV-L

- j’ai connecté à l’aide du clavier DTMF le node echolink  F5LHW-R,

-  à l’autre bout du tuyau Jean-Yves m’a répondu en  UHF  via le transpondeur de Sainte-Foye

- en conséquence :

Ø mon message (F5BQV/mobile) a été retransmis sur la voie VHF  de  F5ZMS

Ø le message de Jean Yves  F5LHW à été retransmis sur la voie VHF de F5ZMS  département  71 42  …

Ø le message de Jean-Yves a été retransmis sur la fréquence 145250 (20w antenne omnidirectionnelle) qui est la fréquence de sortie du link  F5BQV-L couverture sud 56 et nord  ouest 44)

Quelques astuces

Les nodes (link ou relais) ont des raccourcis pour en faciliter l’utilisation depuis un mobile (doté d’un clavier numérique générant des tonalités  DTMF) , en France les nodes sont codifiés en prenant le numéro du département comme  identifiant  ( le premier node du département prend le numéro du département exemple pour F5BQV-L  le raccourci est 56 , un second node dans ce département devrait avoir  comme raccourci 156, un troisième 256 …)

Ø Où trouver une fréquence  "Link "

-On trouve  des  "Link "  sur les fréquences VHF qui ne sont pas attribuées aux RELAIS FM, généralement ces "Link "  sont d’une puissance modérée et d’une portée raisonnable, pour mémoire le link se trouve  au domicile d’un OM qui administre la station et le PC supportant  le logiciel.

Ø Comment savoir si un link est à proximité de sa station :

-Taper "*"  sur le clavier DTMF  (étoile), on trouve  des  "Link "  sur les fréquences VHF qui ne sont pas attribuées aux RELAIS.

Ø Comment savoir quels sont les  "Link "   ou "User internet"   qui sont connectés.

-Taper "08"  sur le clavier DTMF (zéro huit)

Ø Comment quitter et libérer la connexion à un link après avoir terminé un QSO.

-Taper "#"  sur le clavier DTMF  (dièze)

Conclusion

ECHOLINK est un système qui permet la communication entre  2 Oms  (ou plus  en mode conférence)

Chacun depuis son propre transceiver via des voies radio (exemple l'un à Montréal sur 2 m  l'autre à Paris sur 70 cm).

· Un Om sur radio, l'autre sur son PC (micro casque) à travers un link  (écho retransmis).

· Un Om sur PC, l'autre sur son PC (micro casque) à travers un link (écho retransmis).

· Un Om sur PC, l'autre sur son PC (micro casque) là il n'a plus rien de radio

· Que l’on peut faire des QSO sans avoir de PC avec de tous petits moyens radio.

En souhaitant que ce survol aura pu rendre plus clair ce mélange des techniques radio et voix sous IP (VoIP) ou Voice-over-IP

Pierre Schuster   F5BQV                   2004 et Janvier 2021
