Ecouter la radio sur le Raspi
Ce document à l’origine avait été rédigé en mars 2016, à l’époque, installations et utilisations avaient été effectuées sur un Raspberry PI2.
Avec clé Terratec + Upconverter pour les fréquences en dessous de 24 Mhz.
Depuis , des clés sans trou sont arrivées, le Raspberry PI4, sans être une révolution, est très performant, l’installation des programmes est devenue facile.
Chapitre I
1 -Méthode de réception en mode graphique qtcsdr (pour mémoire)
Cette installation incorpore aussi les fonctions d’écoute en local (voir paragraphe rtl_fm) ainsi que l’écoute à distance rtl_tcp voir paragraphe Sdrsharp) il n’y aura donc pas à procéder à l’installation de rtl_fm

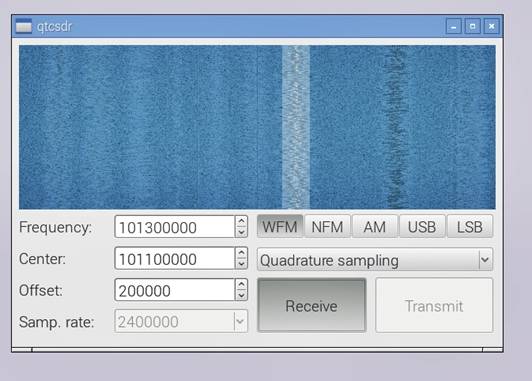

Programme qtcsdr Émetteur/ Récepteur sdr de 28 Mhz à 1.7 Ghz Clé USB NooElec, l’utilisation se fait en mode graphique (Waterfall et réglage des fréquences).
Pour l’émission, obligation d’utiliser d’une carte son USB pour cause de non présence d’entrée microphone sur le Raspi, la sortie s’effectue sur le GPIO, ( prévoir les filtres car nombreuses générations d’harmoniques, hors bandes RA).

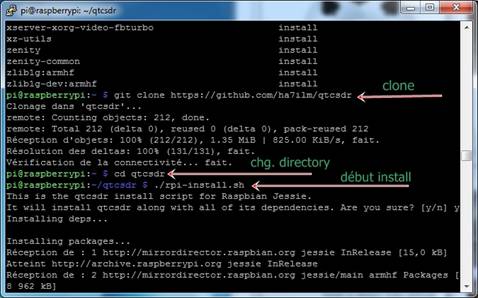

Pour charger qtcsdr et l’installer. Cette méthode fonctionne toujours en 2020
git clone https://github.com/ha7ilm/qtcsdrcd qtcsdr./rpi-install.sh
Lors du déroulement de l’installation Accepter :installer rpitx ouiCsdr ouiRtl-sdr ouiBlacklist dvb_usb_rtl28xxu ouiReboot à la fin de l’installation Au redémarrage cd qtcsdr ./rpi-test.shSi rpi-test.sh est correctement installé, il s’affichera la ligne de commande pour lancer qtcsdr.
Ne pas en tenir compte plutôt lancer qtcsdr
-En mode terminal tapez « qtcsdr »
-En mode graphique (sur la machine qui possède l’écran graphique) ou RUN à partir du menu principal, puis dans la fenêtre « Exécuter » saisir la commande « qtcsdr »
2 -Méthode en mode terminal rtl_fm (l’écoute peut être déportée sur une autre machine).
- Utilisation de rtl_fm
Pour lancer depuis un terminal l’écoute sur le Raspi de la fréquence 101.300000 Mhz
Taper après le prompt : « rtl_fm -f 101300000 -s 400k -r 32k | aplay -r 32k -f S16_LE »
Dans ce cas il n’y a aucune utilisation de mode graphique de Raspi
En cas d’anomalie les causes s’affichent dans la fenêtre terminal.
Pour écouter le 145.525 Mhz :
rtl_fm -f 145525000 -M nbfm -s 44100 -l 25 | aplay –t raw –r 44100 –f S16_LE
ci-dessous aussi pour mémoire.
Pour écouter le 7105 Mhz à travers le Upconverter associé à la clé Terratec ou Nooelec :
rtl_fm –f 107105000 –M lsb –s 24k –p 9 | aplay –t raw –r 24k –f S16_LE
A noter -f =107105000, on ajoute les 100000000 hertz généré par le upconverter
Ainsi que –p 9 qui permet d’effectuer une correction de la fréquence. (en ppm).
Le copier/coller est bien pratique pour changer de fréquence…
Rappel : copie è ctr/c sous Windows shift/inser sous Linux (pour ramener la chaîne de caractères)
3 -Méthode en mode graphique sur une machine déportée rtl_tcp
Cette méthode fonctionne toujours en 2020
Un autre moyen d’écouter les bandes radio, entre 24 Mhz et 1.7 Ghz ou de 1.6 à 28 Mhz, après ajout du Upconverter
rtl_tcp a été installé lors le la mise en place de qtcsdr (paragraphe 1)
Sous Windows7, les programmes, PuTTy et Sdrsharp doivent être installés.
Sur le routeur (box) ouvrir le port 1234 pour l’adresse IP du Raspi.

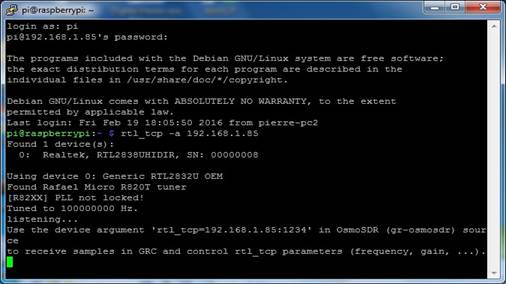

Depuis la console déportée accédée par PuTTy se logger en « pi »
Passer la commande « rtl_tcp -a 192.168.1.85 » c’est l’adresse IP de la machine Raspi
Le programme rtl_tcp se met en attente.
- Lancer Sdrsharp sur la machine Windows
Dans le programme SDR# (Sdrsharp)
Dans la rubrique Source choisir « RTL-SDR (TCP) »
- Puis configurer la source (frame RTL-TCP Settings)
IP è 192.168.1.85 port 1234 (c’est l’adresse du Raspi)
Ensuite en mode graphique tous les paramètres de gestion d’un récepteur deviennent accessibles.
Les tests ont été effectués sur la bande FM (des programmes en permanence) mais cela fonctionne correctement sur les bandes RA.

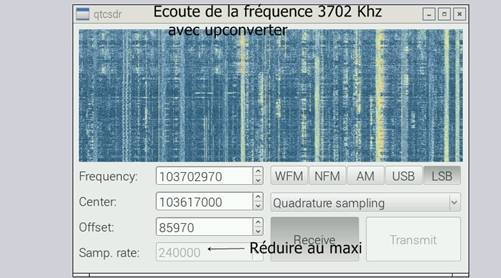

D’autres tests ont été effectués après la mise en service du Upconverter, sur des bandes RA. -Avec qtcsdr (c’est pas terrible il est difficile de correctement se caller)
-Avec rtl_sdr c’est un réglage en aveugle (aucune visibilité de la bande) il est possible de compenser la fréquence (voir note au paragraphe 2).

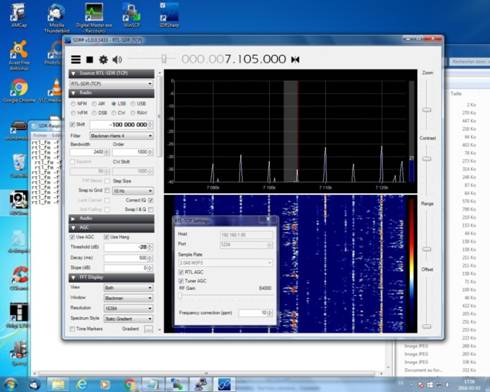

-Avec rtl_tcp et (Sdrsharp sur machine Windows) , cet essai a été fait volontairement avec une antenne réduite.
Bien entendu dans ce cas là, c’est le confort (affichage précis de la fréquence, étalement du Waterfall, clic sur une fréquence, filtres …)
Question : pourquoi passer à travers le Raspi puisque la clé Terratec ou NooElec associée au Upconverter fonctionnent déjà correctement sous Windows ?
Une réponse, pouvoir écouter lorsqu’on est loin de l’antenne et du récepteur, ce n’est pas encore un WebSdr mais un « remote receiver ».
Problèmes rencontrés : lors de la mise en veille de l'écran du Raspi (lorsqu'il y en a un) la réception se bloque sur SdrSharp.
Avec une liaison Wifi entre Raspi et pc client (celui où tourne SdrSharp via rtl_tcp), en même temps que l'utilisation d'une caméra Wifi sur ce pc client rend l'écoute saccadée, donc non utilisable,
Chapitre II
Une autre possibilité en Février 2017 le programme GQRX
Cette description est plutôt destinée à montrer ce qu’il fallait faire à l’époque.
Ce programme et ses fonctions avaient été décrits en Mars 2016, depuis il y a eu des évolutions. On peut passer directement à l’installation moderne. Voir Evolutions
Installation
Gqrx est installé et exécuté par l'utilisateur courant "Pi" et non par l'utilisateur "Root"
Au besoin rafraichissez l'installation de Raspbian
Installer les librairies libqt5… et libportaudio2 (Voir liste ci-dessous dans les commandes)
Télécharger le package gqrx (Pi2 ou Pi3)
Décompresser le fichier
Exécuter le script setup_gqrx.sh
En mode terminal c'est plus simple voir les commandes ci-dessous
$ sudo apt-get update
$ sudo apt-get upgrade
(reboot si nécessaire)
En cas de dernière MAJ assez ancienne, il y a de forte chance que le firmware ai évolué.
$ sudo rpi-update è maj du firmware
$ sudo apt-get install libqt5gui5 libqt5core5a libqt5network5
$ sudo apt-get install libqt5widgets5 libqt5svg5 libportaudio2
$ wget https://github.com/csete/gqrx/releases/download/v2.6/gqrx-2.6-rpi3-2.tar.xz
$ tar xvf gqrx-2.6-rpi3-2.tar.xz
$ cd gqrx-2.6-rpi3-2
$ ./setup_gqrx.sh
A noter dans les commandes ci-dessus la chaîne "rpi3" doit être remplacé par "rpi2" lorsque l'on utilise le Raspberry Pi2.
Les drivers pour les clés Terratec ou NoElec sont mis en place lors de cette installation.
Ensuite pour lancer depuis le répertoire /home/pi/gqrx-2.6-rpi3-2
./run_gqrx.sh
Une fois l’installation terminée
Paramétrer : Input Controls
Receiver Options
FFT Settings
Beaucoup de tâtonnements et donc de temps sur les bandes FM et VHF pour obtenir de bons résultats,

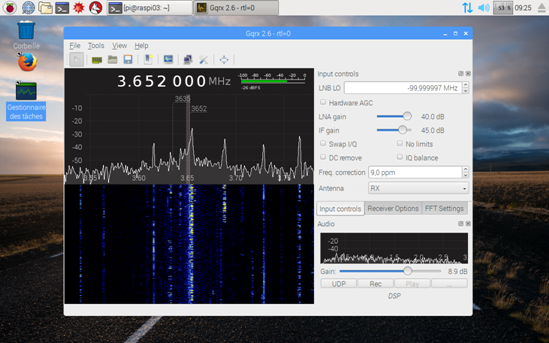

Ci-dessous une copie de l'écran Raspi (de 2016) d’une réception par gqrx
Utilisation à distance
Cet ensemble de programmes « rtl_sdr » dispose d'une fonction d'exécution en remote via un lien TCP.
Pour mémoire sur un port USB du Raspi il y a la clé RTL2832 avec ou sans Upconverter ainsi qu'une antenne.
On démarre Putty sous Windows (donc mode terminal via SSH)

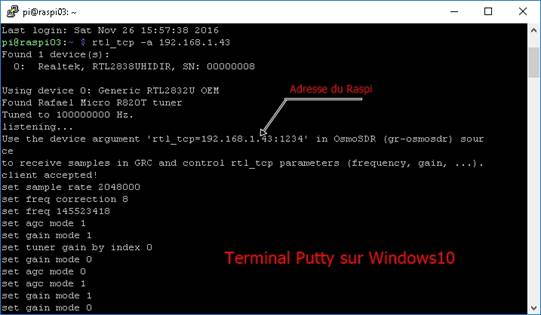

Lancer è rtl_tcp –a 192.168.1.nnn (c'est l'IP adresse du Raspi)
Il est possible de lancer cette commande d'un terminal ou depuis un raccourci situé sur le bureau du Raspi (bien entendu si ce dernier est à proximité)
Ensuite sur Windows démarrer SDR# (SDRSharp)
Comme source Choisir RTL-SDR(TCP)
Effectuer son choix de fréquence et de mode, ainsi que de périphérique où le son est transmis les haut-parleurs du PC ( par défaut).
Traitement de l’audio

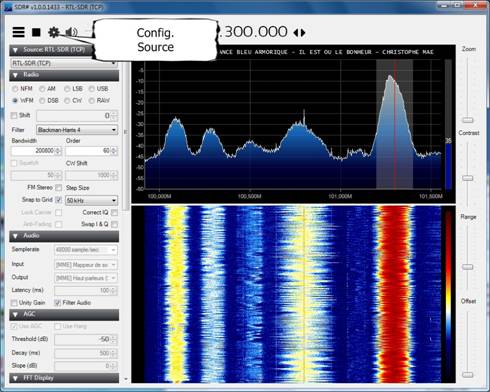

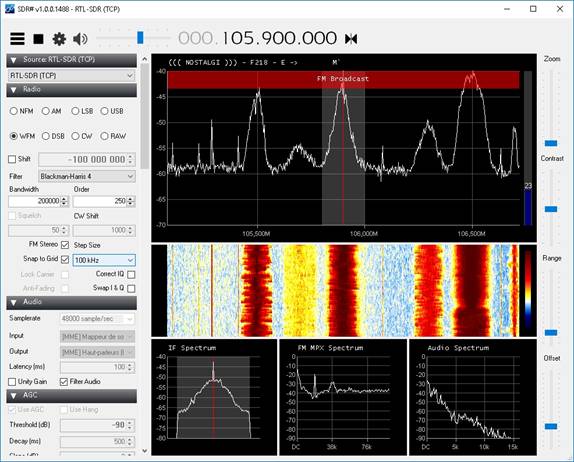

Choix sur la bande FM (il y a toujours des signaux…)
Écran ci-dessous
Sortie sur HP du PC Windows
Traitement de signaux numériques.
Récupérer le flux audio pour permettre de traiter celui-ci sur la même machine, par un programme de décodage.
Il est nécessaire d’utiliser un routage du flux. L’application VAC (Virtual Audio Cable) le permet. Voir Utilisation_Vac
Dans paramètre audio "Output" sortir sur VAC
Pour tester le décodage de signaux numériques j'ai utilisé Fldigi en psk31
(Pas beaucoup de trafic ce jour …)

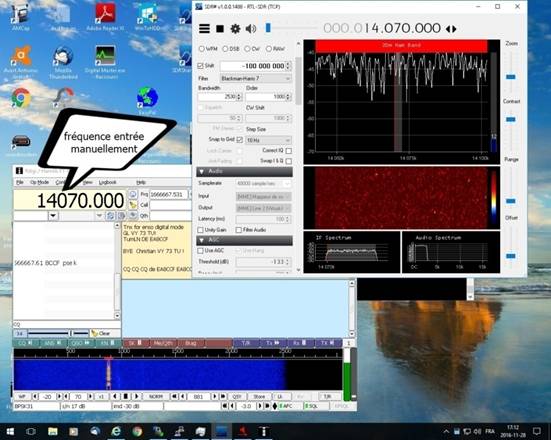

Ci-dessous les 2 programmes en communication.
A noter: la fréquence affichée par fldigi n'est pas synchronisée avec celle de SDR# , il n'y a pas de remontée d'info , seul le son remonte vers Fldigi via un lien définit dans Virtual Audio Cable.
Le Hardware en 2017, est vu dans Ecouter la Radio sur Raspi seconde partie.
Le Software
En 2020 sur le PI4

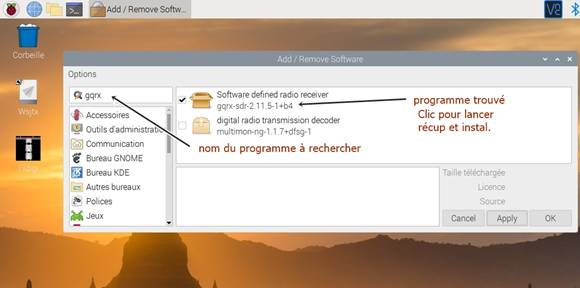

Grace à la fonction graphique Add/Remove Software, il est possible de rechercher un Software et de l’installer sans passer par un mode console.
Rechercher et installer « Gqrx »
On retrouve les mêmes fonctions du programme, seulement l’installation est fortement simplifiée.
Retour à l’accueil http://f5bqv.fr
Pierre Schuster mars 2016 et décembre 2020
