Mise à jour Firmware Quansheng UV K5 (8)

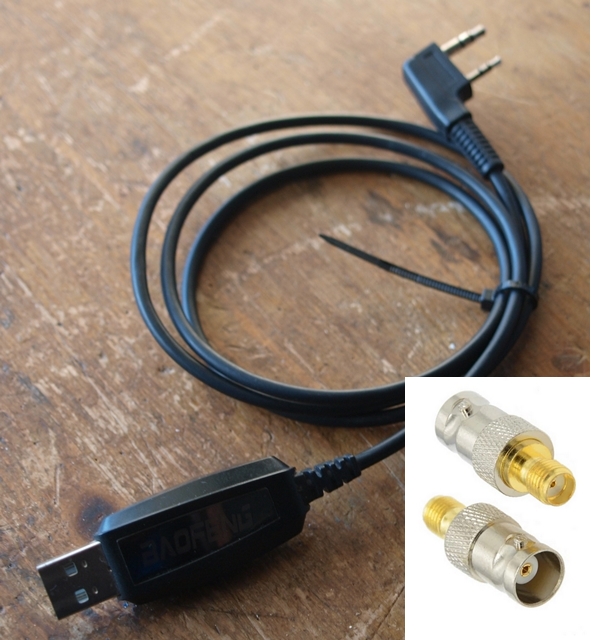

Préalable disposer du cordon USB (Prolific) vers la prise micro / écouteur de l’appareil.

Le même que celui du  Baofeng UV5R. ou GP3-TP qui est utilisé pour maintenir les mémoires de cet appareil   (entre autre)  via  le programme Chirp voir ce lien :   Utilisation_de_Chirp.html

Disposer d’un PC sous W10 ou W11,  sous W7 il ne sera pas possible d’utiliser les versions récentes de Chirp avec un Firmware modifié.

Un raccord SMA BNC sera le bienvenu pour connecter une antenne extérieure.

Le driver est fourni dans le Download (voir plus bas pour l'utilisation de ce driver).

L'astuce du fabriquant :
Mettre sur le marché un appareil d'un coût très faible, muni d'un programme (firmware) non protégé, donc accessible, ce qui permet à un grand nombre de RA ou autre de développer et de bidouiller (adapter à ses besoins) ce qui est le propre du Radio-Amateur.





Download des programmes et firmware.

Sur le site du constructeur, via le lien   http://en.qsfj.com/products/3268

Puis effectuer le download du dernier Firmware officiel.

L’entrée peut apparaitre en chinois, puis la page est en anglais.

En fin de la page une liste des downloads est disponible.

Choix de « UV-K5(8) Firmware

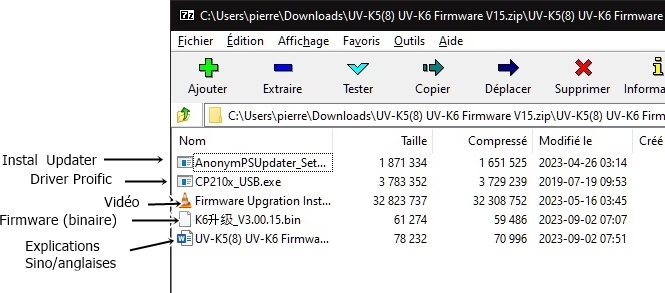

Le download produit un fichier zip



Extraire l’ensemble vers un dossier Quansheng dans le dossier contenant les programmes radio.

Il y a même une vidéo expliquant l’upgrade, ainsi que driver utile au cordon USB vers audio du Quansheng.

Ce driver en chinois nécessite la langue chinoise (constatation lors d’une tentative d'installation de ce driver Prolific) sous W7).

Au passage un lien fort intéressant   https://www.miklor.com/COM/UV Drivers.php#install

qui traite de l’installation du Prolific entre autre.

Le fichier binaire issu du Zip  correspond, logiquement,  au dernier Firmware   officiel  de l’appareil,  ce qui permettra de mettre en place les dernières fonctionnalités.

A noter : à  ce jour 6 janvier 2024,  dans l’exemple ci-dessus le firmware fourni correspond à un K6, ce n’est pas le bon modèle pour un K5(8) , il faudra trouver un trouver un remplaçant.



Opération d’installation.

Lancer le programme AnonymPSUpdater_Setup_EN.exe  (la première fois Windows bloque, passer outre)

Ce programme installe l’outil d’update (faire l’installation dans la même bibli)

On dispose désormais du programme « Updater.exe » au besoin mettre un raccourci sur le bureau.

Changer l’icône de ce raccourci par celle dispo dans le dossier.



Opération de Mise à jour.

Lancer l’Updater

Connecter le cordon de l’appareil sur l’USB.

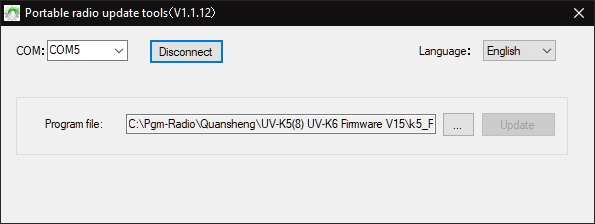

Renseigner port COM ,  emplacement et nom du binaire.

Appuyer sur Ptt puis mettre sous tension l’appareil (la led s’éclaire, pas d’affichage)

Relâcher PTT

Clic sur Update

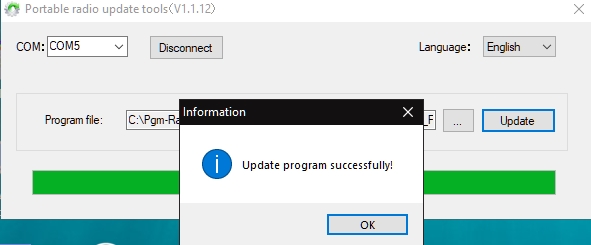

La Led clignote, la mise à jour s’effectue, quand terminé il s’affiche « Upgrade program successfully »



Comme le microcode fourni le 6 janvier 2024, ne pouvait pas se charger, deux propositions possibles pour mon UV K5(8).

D’autres Firmwares sont dispo (sous W10).

A noter : Les mémoires et paramètres définis auparavant à l’aide de Chirp  (ou autre) ne sont pas altérés par ces  mises à jour du microcode.

Le premier ne semble pas apporter de grosses modifications.

K5_Firmware_v2.01.31_publish.bin  sur

https://universirius.com/preppers/quansheng-uv-k5-manuale-del-firmware-ijv/

Sur ce même site un firmware modifié la version « IJV » un grand nombre de modifications sont disponibles, il permet TX et RX en DSB entre autre. Une documentation très complète est disponible.



Le troisième  apporte lui aussi des modifications très visibles.

Egzumer v0.2 sur :    https://github.com/egzumer/uv-k5-firmware-custom

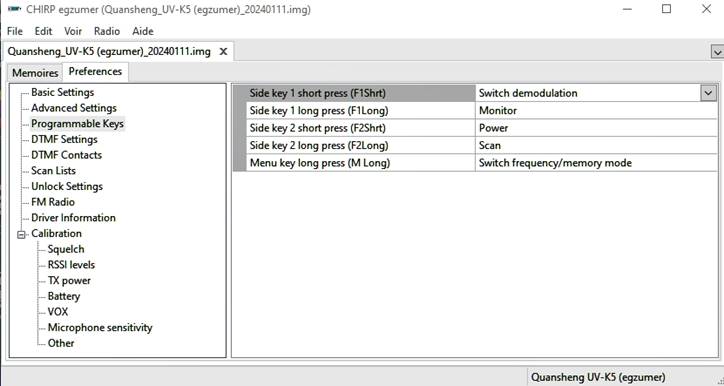

La vérification du Firmware installé se fait avec Chirp (même cordon).

Si c’est le firmware Egzumer qui a été mis en place, à ce jour, 13 mars 2024, la version complète de Chirp (Windows) supporte ce firmware, disponible à :

https://chirpmyradio.com/projects/chirp/wiki/Download



De nouvelles fonctions à découvrir.

 Un quatrième Firmware modifié par F4HWN Armel,   c’est une adaptation de Egzumer.

Disponible à : https://github.com/armel/uv-k5-firmware-custom-feat-F4HWN



Alternative

Un site pour adapter son Firmware via une application en ligne

https://whosmatt.github.io/uvmod/

L’antivirus Avast bloque l’accès au site, je n’ai pas poursuivi, ce n’était pas la priorité, bien entendu effectuer un paramétrage de ses propres « envies » peut être tentant.





Rappel.

Certaines bandes ne sont utilisables en émission, qu'après l'obtention d'un certificat d'opérateur.



 Pierre Schuster F5BQV                               le  10 Janvier 2024  et 11 Mars 2024
