MMSSTV

Ce document est un petit rappel sur MMSSTV et permet de mémoriser les paramètres de fonctionnement.

Programme développé vers l’année 2000 par JE3HHT Makoto Mori

Le programme a peu évolué, présentation identique,  par contre il fonctionne  encore correctement sur un Windows 10/64

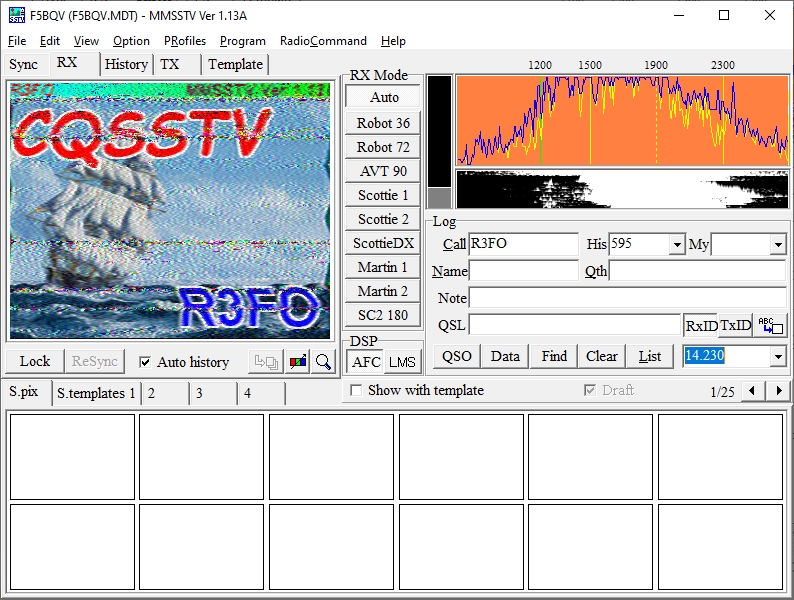

Ci-dessous l’écran de réception.

Un avant goût de 14 secondes du son entendu dans le récepteur radio, écoutez à quoi ça ressemble. sstv.mp3

Le récepteur étant un Yaesu  FT-897 avec interface  permettant le passage en émission commandé par le Cat System  et  la carte son intégrée voir Interface_pour_FT.html

A noter : dans le cas d’une installation de Yoniq dans le même dossier que MMSTV d’origine, il est nécessaire de modifier, après l’installation, le fichier « Config.cfg » pour bénéficier des historiques, par défaut l’installation s’effectuant dans un dossier « C:\Ham » ce qui n’est forcément le souhait de chacun.

Ci-dessous les écrans du paramétrage adapté à mon matériel.

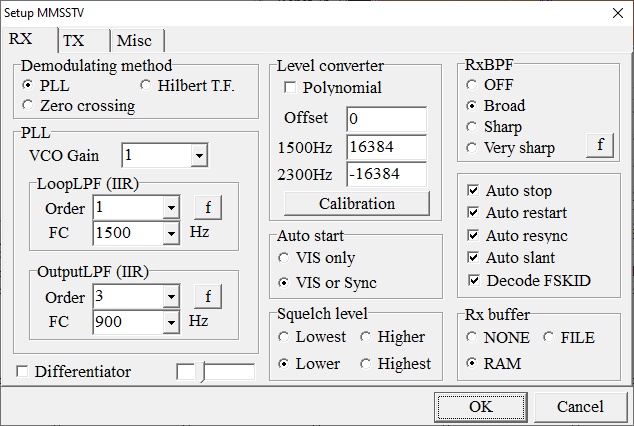

Onglel RX

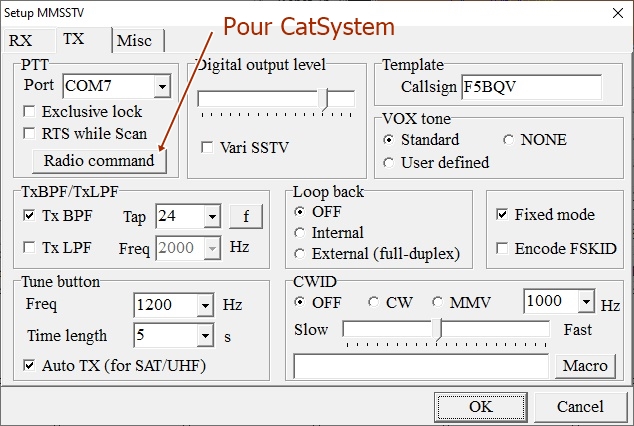

Onglet TX

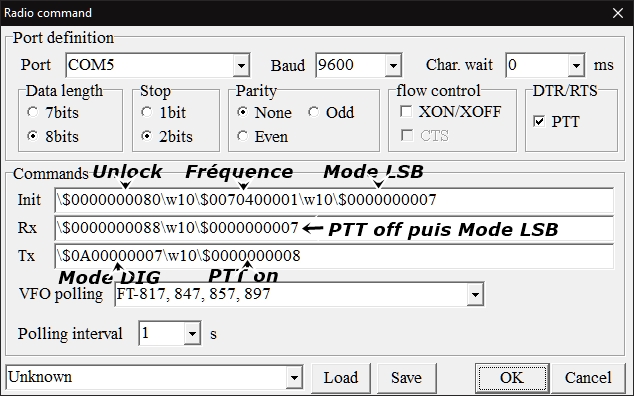

Bouton Radio Command

Avec l’utilisation du Cat-system il est possible de faire changer automatiquement la fréquence, le mode, c’est-à-dire à la fin de la transmission d’une image, l’utilisation du microphone est possible, lors du démarrage de l’envoi d’image le mode repasse en DIG.

Ce paramétrage est effectué dans un fichier « .rcm » contenu dans le dossier MMSSTV, rien n’empêche d’en avoir un par fréquence utilisée.

Ces paramètres « Radio Command » permettent de passer sur 7040.00 Mhz dans le bon mode en émission (usage du Catsystem).

Exemple pour un FT-897 Yaesu ces paramètres ci-dessous sont très important.

menu 53 Home+VFO doit être à ON

menu 38 User ou psk31 doit être à Low pour 80m et 40m ou à Hight pour les bandes supérieures (comme pour le RTTY).

menu 40 Digital Vox à 0

Attention uniquement pour l’utilisation du paramétrage décrit ci-dessus un petit problème : ce programme MMSSTV contrairement aux programmes (Wsjtx, Ros, Fldigi, Easypal …) en cas d’utilisation d’une carte son usb doit avoir 2 câbles l’un pour la carte son l’autre pour le catsystem .

Ce qui n’empêche pas l’utilisation de l’interface référencé plus haut ; on ajoute un autre Prolific ou une carte son interne puis l’on désactive celui qui est redondant.

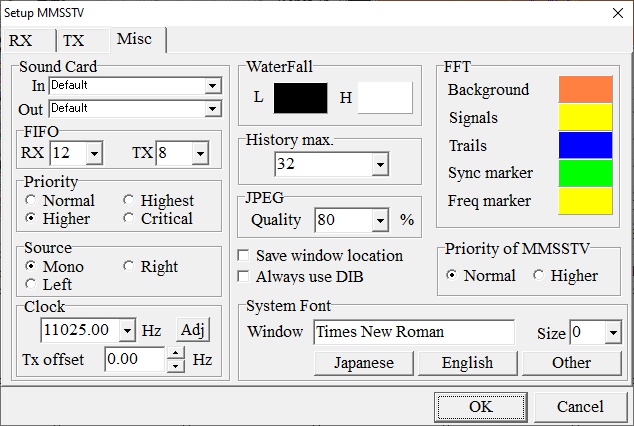

Onglet Miscleanous

Il y a quelques jours est apparue une version relookée de MMSSTV

C’est toujours la version 1.13A , mais mise à la sauce Windows de maintenant.

La présentation de l’écran (emplacement des rubriques)   est peu différente  de celle que j’utilisais depuis 2001  avec Windows ME entre autre  jusqu'à Windows 10 maintenant.

Le fond noir de l’écran  fait un triste

La nouveauté c’est l’affichage de la fréquence et de la bande obtenus via le Cat system

Un pool de mémoires est disponible c’est un beau « Plus»

Par un simple clic sur le bouton mémoire  approprié  le changement de fréquence s’effectue (attention aux bandes latérales)  pour mémoire sur 80 m c’est la bande latérale inférieure qui est utilisée.

.

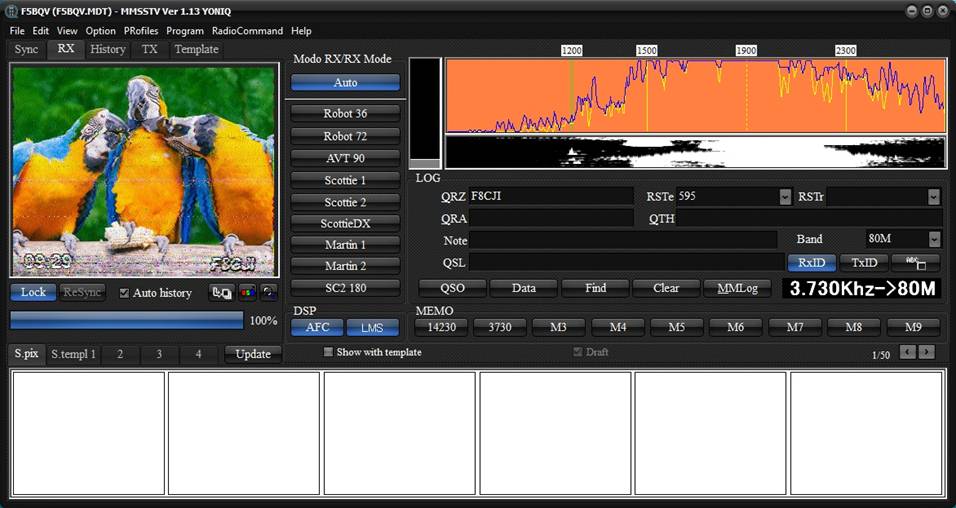

Ci-dessous l’écran de réception.

Ci-dessous les écrans du paramétrage  adapté à mon matériel

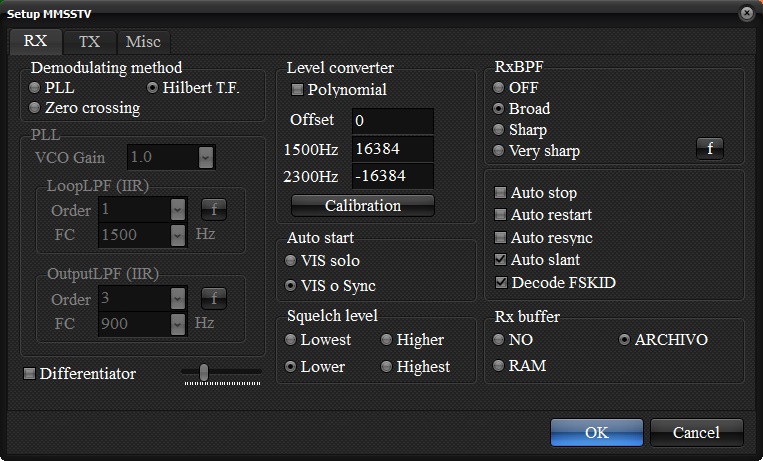

Onglel RX

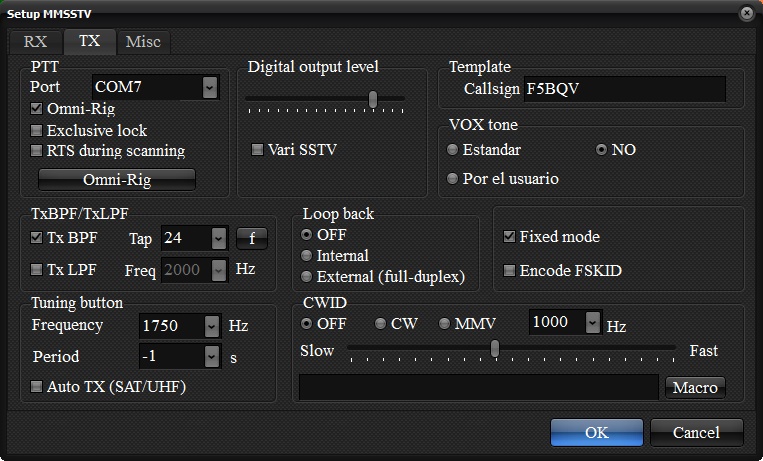

Onglet TX

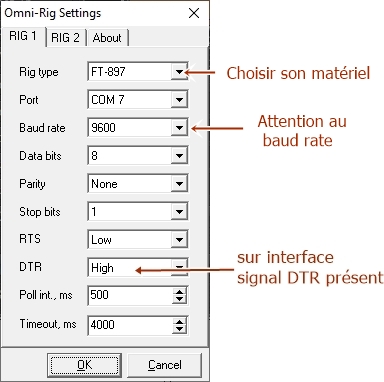

L’Omni-Rig

Après sélection sur l’écran précédent

Il est nécessaire de charger au préalable Omni-Rig sur la machine.

Attention au DTR et RTS,  certain  interfaces disposent de ces 2 signaux, ou seulement l’un, comme ci-dessus, cela peut perturber le bon fonctionnement de la commutation en émission.

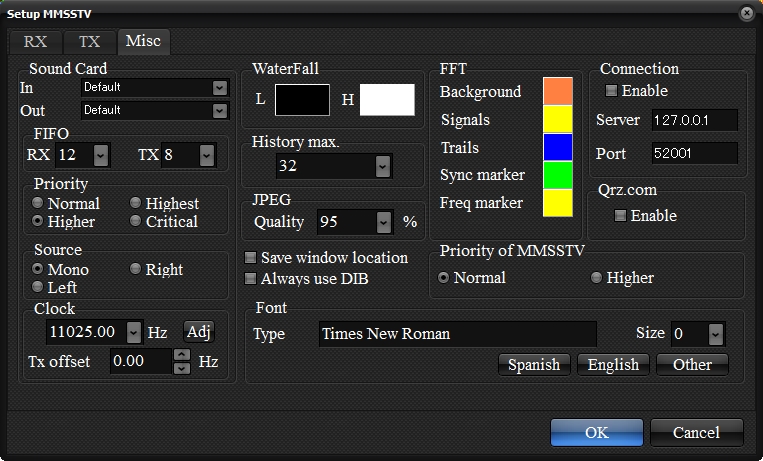

Onglet Miscleanous

Ceci n’est qu’un bref survol des possibilités des deux logiciels qui se ressemblent fortement.

Choix nouveau document  http://f5bqv.fr

Pierre Schuster F5BQV                                                                           le 15 mai 2020 et 10 Mars 2025
