Carte Qsl à envoyer via eMail



Objectif du projet.

Ayant reçu à mon indicatif un mail ayant en pièce jointe un fichier « .jpg »   ( l’image d’une carte Qsl d’un contact effectué).

La moindre des choses c’est de répondre à l’Om qui a fait l’effort de rédiger et d’envoyer ce document dématérialisé.

A mon tour de créer et de rendre ce système d’échange pérenne, (on était en 2005, depuis il y a eu quelques évolutions dans les logiciels utilisés à l’époque).

 Tout outil de dessin supportant les multicouches (calques) est utilisable ainsi qu’un tableur (Excel, LibreOffice, OpenOffice …).

L’exemple qui suit a été réalisé sous Windows 10 à l’aide de PhotoScape 3.7 et d’Excel 2016, le principe reste le même sous Linux.



Création du modèle.

Création du calque de fond (640 x320) dans mon cas photo d’une antenne.

Puis insérer photos, Indicatif, adresse, logo … (ne pas trop charger pour que tous les objets soient visibles).

Enregistrer cet assemblage qui devient le fond de la Qsl

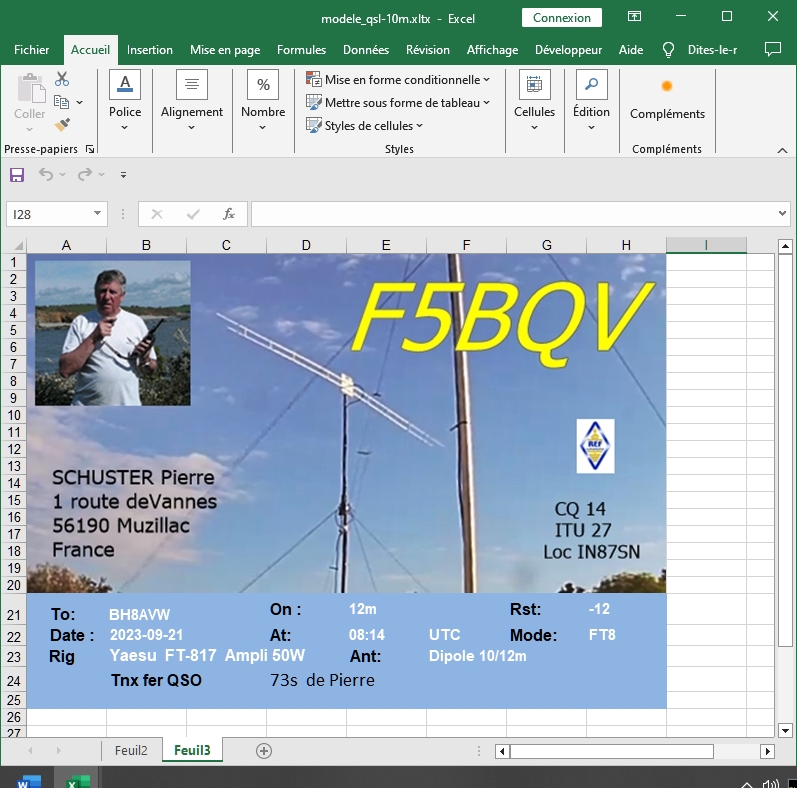

Copier ce modèle (image et texte) dans une feuille vierge d’un classeur Excel.

Sous ce montage (image) des cellules vides sont disponibles (il est possible d’augmenter la hauteur ou de fusionner des cellules)

Remplir les cellules (Constantes en noir police 11).

Préparer les cellules devant recevoir les variables (police 11 en blanc) utiliser un Qso réalisé.

Mettre un fond bleu (remplissage) sur toutes ces cellules du bas.





Sauvegarder sous forme de modèle.

 Rien n’empêche d’avoir un modèle par bande.



Répondre à une QSL

Rappeler ce modèle « .xltx »

Renseigner les cellules correspondantes au Qso auquel on répond.

Copier l’écran de la feuille (Alt/Imp Syst) vers le Presse Papier.

Ouvrir Photoscape ou tout autre éditeur d’image.

Copier le contenu du PP  (feuille Excel).

Découper la partie à envoyer (A1:H25).

Réduire la taille si nécessaire à 640x430 (ce qui permet de compresser la hauteur, le modèle n’étant pas bien proportionné).

Sauvegarder ce fichier « Call-band.jpg » dans le dossier « Qsl-sent ».



Evolutions version V1.



La réception de ce genre de carte QSL ayant augmenté, il devenait intéressant d’automatiser le processus de remplissage des zones, ce qui évite les erreurs de transcription.

Le principe reste le même (les modèles sont déjà créés), quant à l’envoi par mail rien de changé.

Ce qui a évolué.

Les QSOs effectués sont ajoutés chaque jour dans un carnet de trafic nommé Log_ft8 (Base Access de Microsoft).

Rien de plus simple que d’adapter et effectuer une requête pour sélectionner le QSO correspondant à la date et à l’Indicatif (Call_id) de la carte reçue.

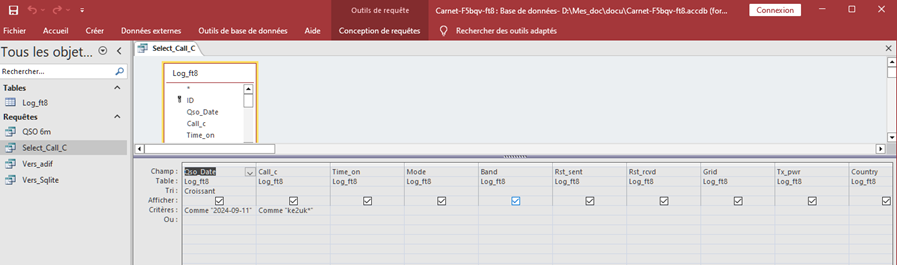

Exemple de la requête ci-dessous.





Le résultat de la requête.







A ce niveau il est possible de cocher les zones  Qsl_rcvd et Qsl_sent. (e pour eMail)

Demander  l’enregistrement de cette requête , la DB  est mise à jour.

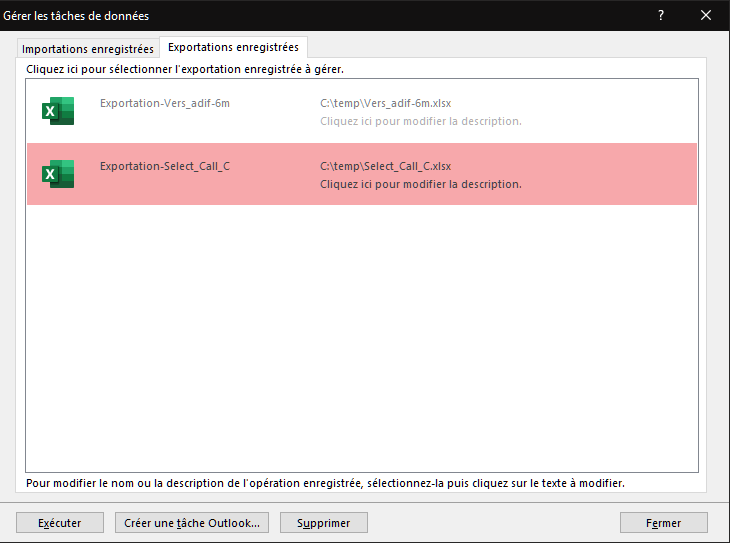

Ensuite procéder à  l’exportation  enregistrée au préalable, vers un fichier Excel.

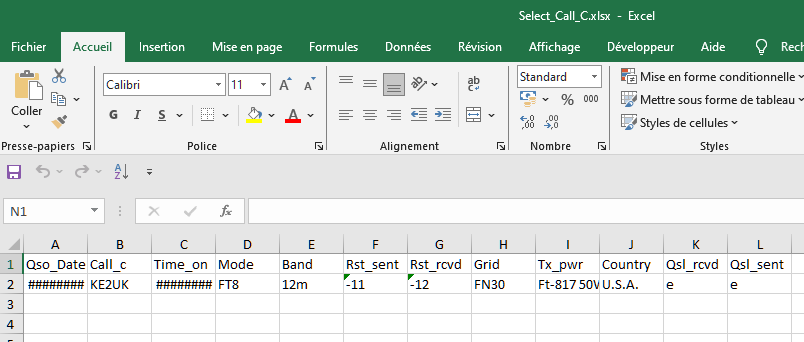

Fermer Access puis ouvrir le fichier Excel issu de la requête.





La ligne de données obtenue a besoin d’une mise en forme pour intégrer le modèle de carte QSL.

A noter : Seule les cellules A2 à  G2 ne seront transférées.

C’est le rôle de la première partie de la macro.

-        Taille colonne A.

-         Format « heure » sur colonne C.

-         Ajout sur toutes les cellules d’un fond d’une couleur identique au fond du modèle.

-        Modification de la fonte (colibri 12 en rouge)

-         Augmentation de la taille « Call_c » 16 en bolt.

Le contenu des cellules A2 à G2  est prêt à être transféré par copier/coller  c’est le rôle de la seconde partie de la macro.

-                Les zones variables sont mises à jour.

-                Le modèle et son nouveau contenu est sauvegardé.

-                Un message (Msgbox) s’affiche pour demander de faire une copie d’écran de la zone qui représente la carte QSL.



Cette copie d’écran devra être traitée immédiatement par un logiciel de dessin pour le sauvegarder dans le dossier « Qsl-sent » en .jpg ou .png, C’est ce .jpg ou .png qui sera joint à la réponse du demandeur.





A noter cette image a une taille aux environs de 640 par 430 pixels.



Evolution Version 2



Voulant réduire le temps passé pour mettre en forme cette carte, le projet a été vu différemment.

1/Création d’un modèle par bande (voir ci-dessus), la variante est seulement la représentation de l’antenne utilisée ainsi que le « Rig » pour la bande où le Qso a été effectué.

Le gain de temps est obtenu lors de la phase de mise à la dimension de la carte.

Pour mémoire les modèles (image + cellules Excel) sont tous de 640 x 430 pixels) c’est mon choix.

2/   L’outil « Capture d’écran » de Windows permet la sélection et la copie dans le presse papier.

3/   Le lancement automatique de « Mspaint » propose une fenêtre vierge de 640x430 pixel dans laquelle il n’y a plus qu’à effectuer un Ctrl/ V pour charger l’image de la carte.

4/  L’enregistrement  manuel vers le dossier « Qsl\sent » sous la forme « Call-bande-année ». (rien de changé).

5/   La réponse au mail avec ajout de la pièce jointe (rien de changé).

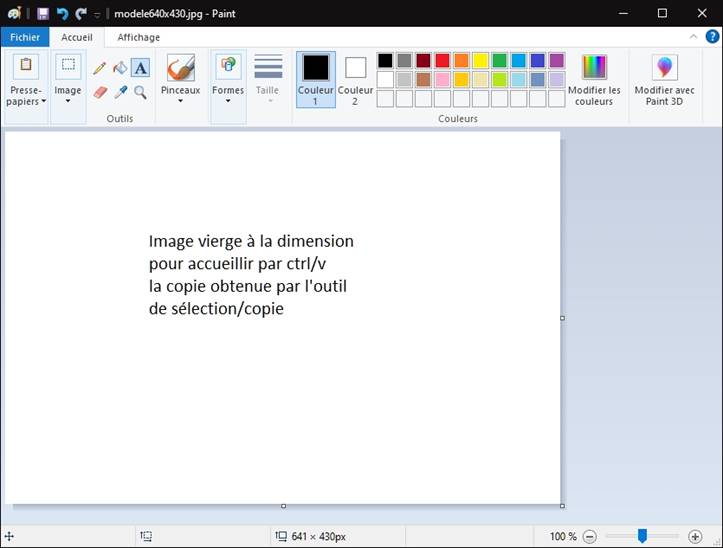

Ecran mspaint





La macro Excel (fichier pdf)  est disponible ici ,  fournie, lors de son déroulement les indications à suivre.





Pierre Schuster   F5BQV                                         Octobre 2023/  Octobre 2024/ Mai 2025
