Débuter avec SDRAngel



Article rédigé en Janvier 2018 (certainement beaucoup d’évolutions depuis)



Les exemples qui suivent sont obtenus sous un système Windows 10/64

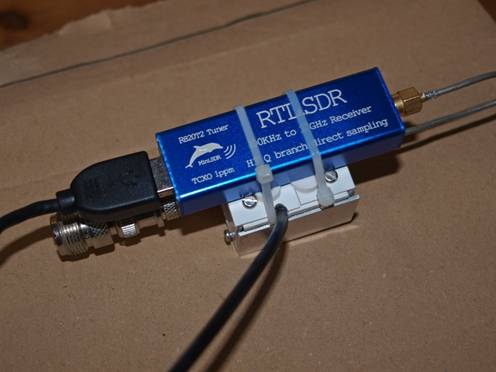

Le convertisseur (dongle USB) est un RTL-SDR couvrant de  100KHz à 1,7 GHz

Ce convertisseur est précédé d’un préampli  SV1AFN







Après installation du programme et des drivers (zadig)

Pour Zadig voir dans le document « mise en place HDSDR » Mise en place HDSDR.html#Zadig

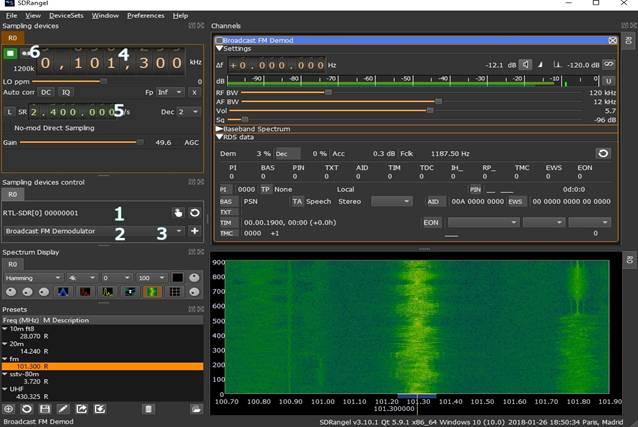

-Choisir le type de décodeur  (1)  liste déroulante

-Choisir le démodulateur   (2)  liste déroulante dans ce cas Broadcast FM

-Ajouter ce démodulateur (3)  appuyer sur +

-Choisir sa fréquence (4) peut être entrée au clavier  ou  molette  de la souris

-Définir le Sample Rate  (5) ici c’est du broadcast donc  Bande large.

 -Lancer l’écoute (6) triangle violet ou carré vert

Ci-dessous quelques exemples de réception (bien-entendu avec un RTL-SDR)  Voir Note







Partie 1

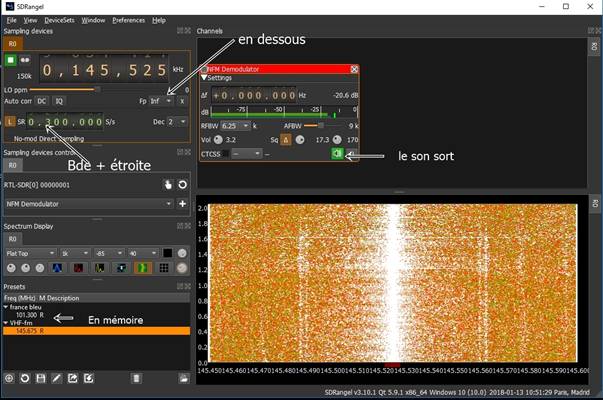

le démodulateur est resté en Broadcast pour le supprimer :  un clic sur la croix à droite du démodulateur,

 puis faire le choix d’un autre démodulateur puis + pour ajouter.

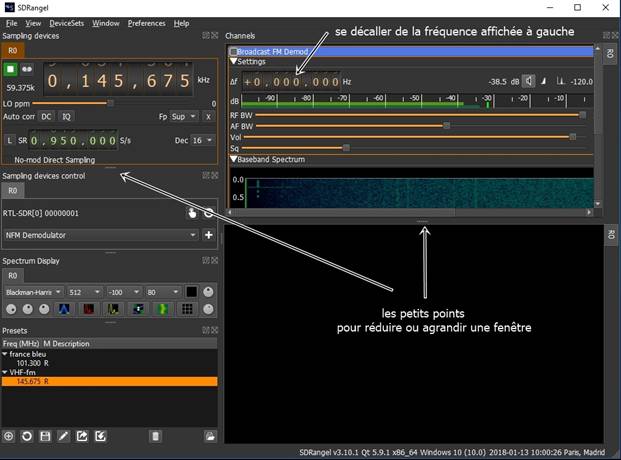

Pour éviter d’être gêné par la fréquence affichée,   choisir Fp (en haut à gauche à  Inf ou Sup)

Réduire aussi la bande passante.

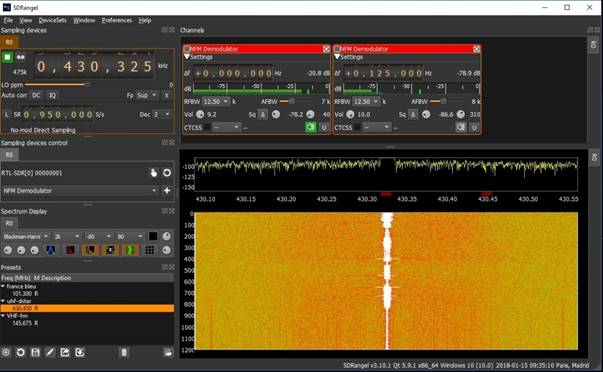

Un autre exemple :  réception de 2 fréquences,   chacune  a son propre démodulateur





Dans cet exemple

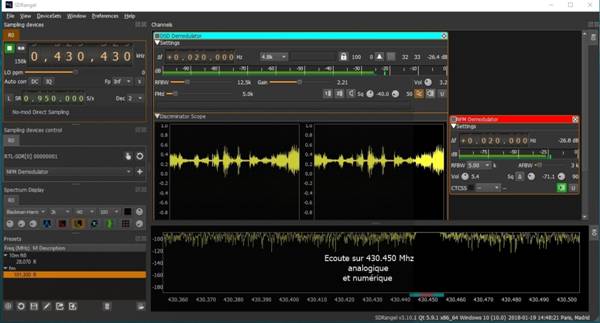

Ecoute de la fréquence 430.450 Mhz dans les  deux modes analogique et numérique

 (C4FM entre autre)     A ce jour toujours rien de décodé dans ce dernier mode

Encore plus fort

2 fréquences analogiques dont  l’une est aussi utilisée en numérique.

Dans le HP tout se mélange (il faudra trouver une solution  è clic sur l’icône HP on/off)

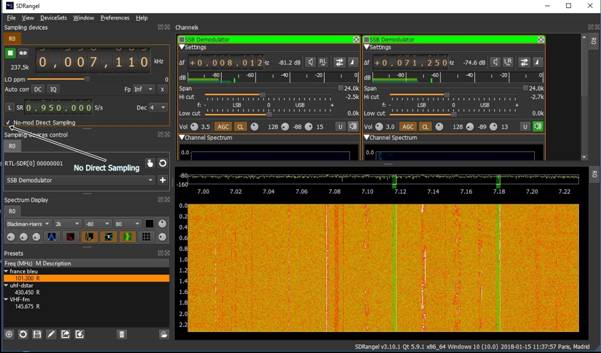

Réception en dessous de 24 Mhz

Nous ne sommes plus en conversion directe  cocher  ‘’No direct Sampling ‘’  c’est très simple

2 fréquences écoutées  (une à la fois,  un seul HP)

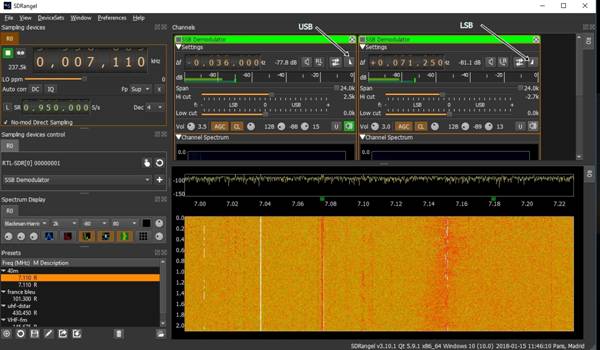

Réception de 2 fréquences

 l’une sur 7.074 en USB (FT8)

l’autre sur 7.181,250 en LSB (phonie)





Partie 2     décodage numérique

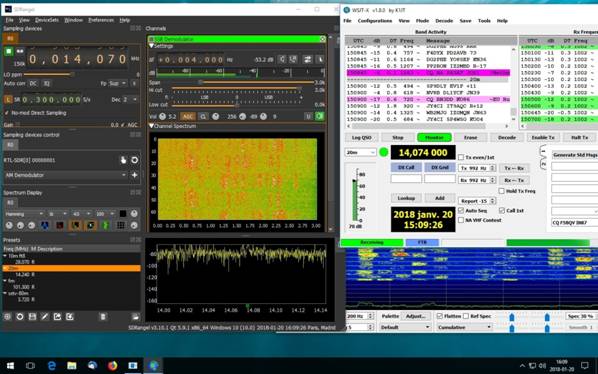

Réception sur 14.074 et décodage de signaux FT8 par WSJT-X

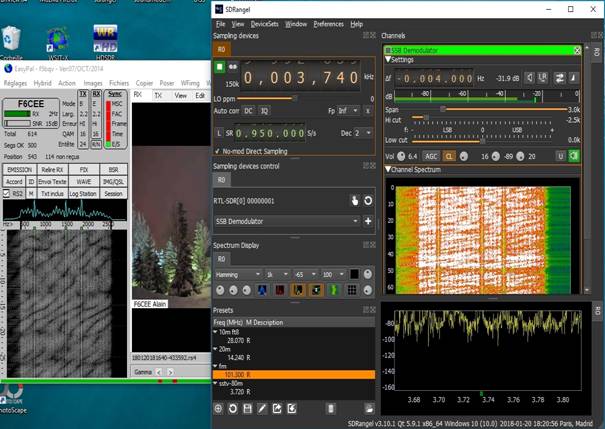

Réception sur 3.736 et décodage de signaux DRM  par Easypal

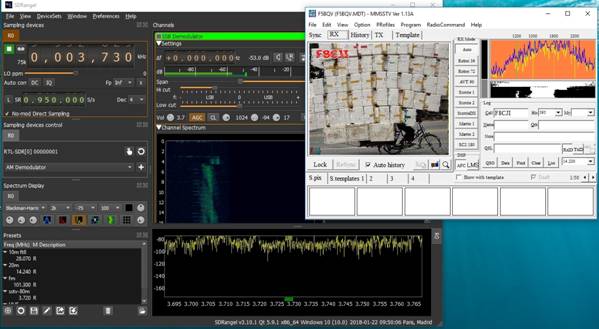

Réception sur 3.730 et décodage de signaux SSTV  par MMSSTV



 D’autres logiciels peuvent être utilisés  FLDIGI  par exemple

Cette liaison entre le récepteur et le ou les décodeurs ne peut fonctionner  qu’avec l’adjonction de cartes son virtuelles

VAC          =     Virtual Audio Cable              Multicâbles et répéteur son

VBCable   =    VB-Audio Virtual Cable        Monocâble  sans répéteur son

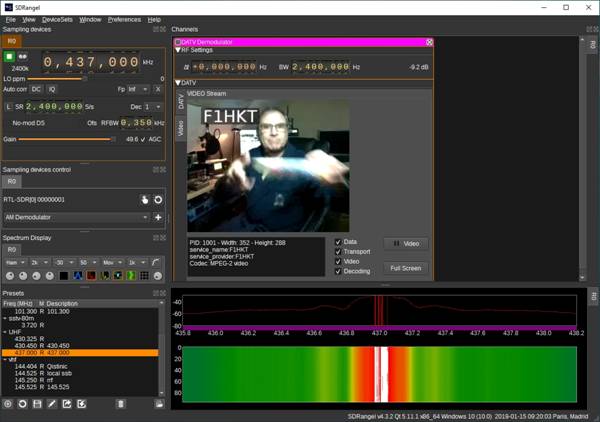

Décodage DATV   (Janvier 2019)





Réception directe sur la fréquence 437.000















Note   Je n’ai testé qu’avec le device  « RTL-SDR »
