La première partie de ce document a été écrite en 2012 en fonction du matériel et logiciels dont on disposait à l’époque. J’ai conservé tel quel cette première partie (les balbutiements du SDR) nostalgie…

Une seconde partie évoque l’évolution  et l’utilisation jusqu’en 2025.



Utilisation SDR Softrock (en 2012)







Après quelques mois d’utilisation du récepteur SDR  (F6KPQ) il m’est possible de faire un bilan sur son fonctionnement ainsi que sur les différents outils utilisés avec ce récepteur logiciel

Matériels utilisés : Deux  PC sous XP pro pack3

Processeur 2.8G

Mémoire  2Gb

Cartes son

            SB Audigy  24 bits (échantillonnage 96k) sur slot pci

            Creative audio pci  (échantillonnage 48K) sur slot pci

            Soundmax  (échantillonnage 48K) sur la carte mère



            Entrée sur SB 24  ou Creative,  je n’ai pas trouvé de différence,  hormis qu’en 96k  on affiche plus de bande, mais ma préférence va  à la Créative  (la mienne) qui semble avoir plus de gain.

Les signaux IQ venant du  boîtier SDR sont acheminés par un câble muni  de fiches RCA , beaucoup moins fragile que les socles jack 3,5.

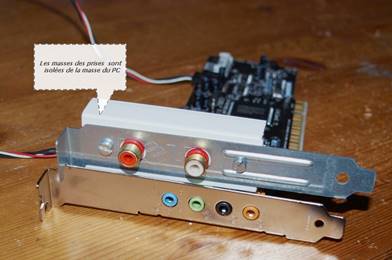

 J’ai réalisé une  plaque avec 2 sorties RCA, isolées, connectées sur la sortie « Aux In » de la carte son (bien entendu ce montage ne peut pas fonctionner sur un portable)

J’ai fait le même genre de plaque mais cette fois-ci avec 4 fiches RCA ce qui permet d’avoir 2 cartes son, disponibles sur « Auxiliaire IN» sans avoir à aller trifouiller derrière le PC. (les 2 paires de câbles sont à portée de main ce qui facilite les essais).





















Photos du récepteur

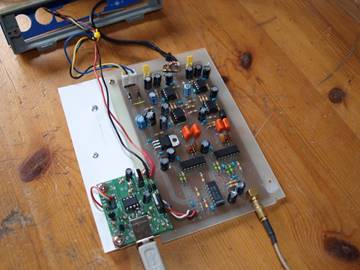

  Ci-dessous les 2 platines assemblées

à gauche le synthétiseur à base de SI570 qui couvre de 1 Mhz à 30 Mhz (piloté par un port USB du PC)

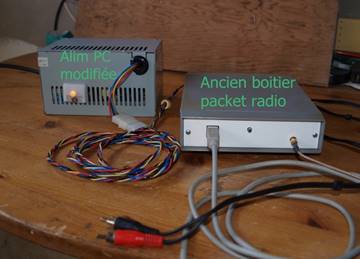

Ci-dessous l’ensemble

Alimentation   +12v   +5v   -12v  c’est dispo dans un ancien PC





Décodage des signaux

Pour la phonie j’utilise HDSDR, c’est un peu compliqué à découvrir (problème d’échelle avec les sliders) mais surtout il me manquait une DLL dans le dossier  qui contient le programme HDSDR.exe ,   il s’agit de ExtIO_Si570.dll,   cette dernière doit  être copiée  depuis le dossier où a été installé CFGSR de PE0FKO (voir Note)





Entrée des signaux sur une carte son

Ecoute sur une autre carte son (HP ou casque au choix)

Une fois bien pris en main (filtre, bande passante,   décalage de la  LO par rapport à  la fréquence à écouter) c’est assez agréable à entendre.



J’ai testé aussi SDR Console de HB9DRV (le papa de Hamradio de luxe  HRD et Digital Master DM780)

Actuellement SDR Console V5.1 Bêta  est en plein développement,  j’ai testé les dernières « build »   avec le softrock  à base de Si570,  mais  il y a encore trop de dysfonctionnements, j’y reviendrai certainement  lorsque ce sera plus stable.



SDR Console dispose déjà d’un embryon  pour transmettre les flux IQ  vers un autre programme (sur la même machine ou sur une autre) mais pour le moment c’est limité au WJT65, il me semble,  on peut rêver et  pourquoi pas communiquer avec  Digital Master ou MultiPsk  ce qui nous mène aux  modes numériques.



En mode  numérique SDR Console dispose en interne d’un mini décodeur  pour CW,  BPSK-31, BPSK-63,   BPSK-125 et RTTY-45, c’est parfait pour identifier une station ou un type de signal.



 J’ai donc essayé  Digital Master  soit  avec SDR Console  soit avec HDSDR(Winrad) ce qui permet    effectuer la gestion de la fréquence, de la largeur de bande,  des filtres …

Problème : comment transmettre  à la carte son utilisée en entrée de DM780 ou Multipsk ce que l’on entend dans le HP (celui de SDR Console)  ?



Ma solution : VAC (Virtual Audio Cable,   programme non free)   si quelqu’un en a une autre solution je suis preneur.

Pour mémoire VAC permet de créer des cartes son virtuelles et de connecter ces cartes à des cartes réelles

Exemple : Le récepteur SDR  dans le logiciel HDSDR (par exemple) utilise l’entrée micro de carte son « A »

           La sortie Output  se fait sur un « Virtual cable 1 »

            La carte son en entrée du programme de décodage (DM780 dans ce cas) est « Virtual Cable 1 »

       Normalement les flux transitent et ça décode,  et bien,  ce n’est pas toujours le cas il y a de nombreux trous dans les messages, de plus on entend rien dans le HP, il est nécessaire de lancer et paramétrer le complément de  VAC,  le programme Audio Repeater  en   IN Virtual Cable 1  et en OUT une carte son sur laquelle est relié un HP .

En tous les cas ce décodage est décevant et pourtant le PC n’est pas poussif…



Autre test avec cette même configuration,  à la place de DM780 j’ai mis EASYPAL  (réception d’images en qualité numérique) même constatation, de nombreux segments ne sont pas  décodés, pas de synchro,  malgré des signaux corrects  visualisés dans la chute d’eau de HDSDR .







Utilisateur depuis son début du mode ROS (un mode de transmission et  de réception  qui décode en dessous du  niveau du bruit, ce qui permet d’utiliser de faibles puissances,  fin de la parenthèse)  , j’ai profité que le Softrock soit  inclus dans les matériels interfacés pour tester.



Sortie du SDR vers la carte son définie en entrée du programme ROS.

Clic sur la fréquence 14.103  et ça décode  (bien entendu l’antenne pour le 20 m était reliée au boîtier SDR).

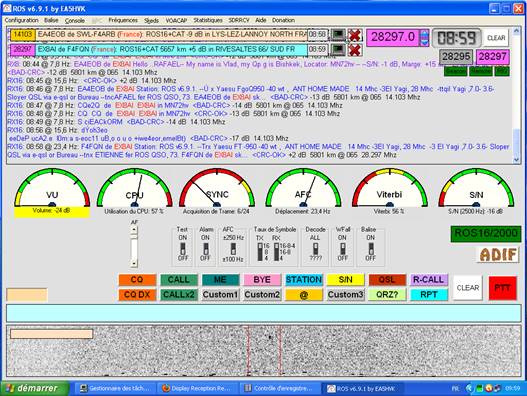

Exemple ci-dessous d’une réception sur 28.297 avec uniquement le boîtier SDR et le programme ROS, un simple clic sur un des boutons où la fréquence est affichée et le récepteur réagit immédiatement,  je pense que José Alberto a inclus la dll.  ExtIO_Si570.dll ou son équivalent dans son programme.











Donc partant du principe que si on pilotait où positionnait sur une fréquence le Si570, certains programmes pourraient fonctionner sans passer par Winrad ,  HDSDR ou SDR Console, nous avons justement le programme CFGSR.exe (voir note) . il suffit simplement de le lancer et  via l’onglet « Tune » de se positionner sur la fréquence désirée ,il est certain que l’on ne bénéficie  pas des filtres  et bandes passantes disponibles  via ces programmes,  mais cela reste acceptable.

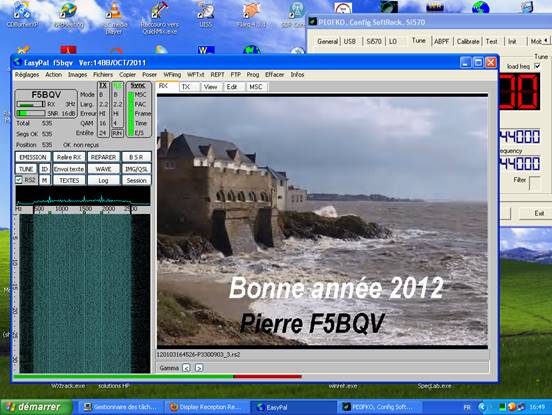

Ci-dessous une image décodée

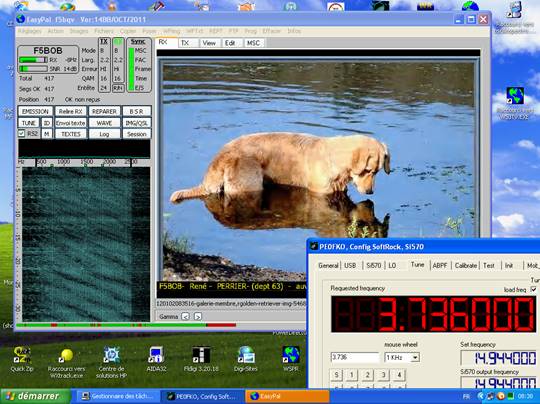

Une autre émise par l’ordinateur d’à côté via le Ft-897 réglé au mini , le SDR était  sans antenne (pas de qrm)  les signaux sont très purs dans le waterfall ….





Tout n’est quand même pas idyllique avec ce montage,  il est nécessaire que les signaux soient costaux et stables,  l’utilisation d’un antenne parfaitement accordée sur la fréquence de réception est souhaitable, un préampli HF accordé sur la fréquence de réception serait le bienvenu, donc pas facile à mettre en place au regard des bandes couvertes.





Pour ma part j’ai encore un problème avec la réjection de la fréquence image, que ce soit par la résistance ajustable ou par le soft HDSDR, les réglages semblent très flous c'est-à-dire sans réactivité.











Note : après installation de CFGSR  la dll se trouve dans le sous dossier ExtIO_570.

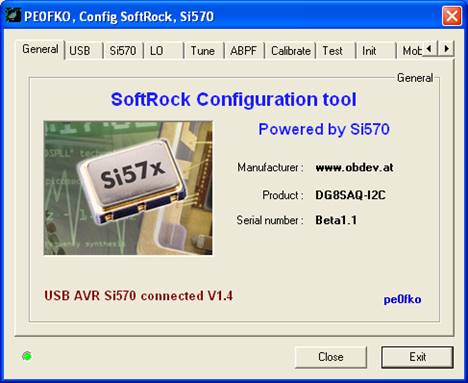

Le programme CFGSR.exe  permet de paramétrer le Si570,  donc choisir sa fréquence (entre autre) .

Dans le cas de HDSDR ou Winrad c’est cette Dll qui gère la fréquence; en conséquence  il n’y a pas s’occuper de ce programme.





il pourra être chargé depuis   http://pe0fko.nl/CFGSR/





Seconde partie rédigée en 2025



 Les ordinateurs et les systèmes ont évolué mais aussi de nombreux logiciels pour le traitement des signaux numériques sont apparus, mais c’est surtout l’arrivée de matériels pouvant se connecter directement à une prise USB du PC, bye bye les connexions défaillantes sur la carte son ainsi que les câbles pour prise DB9 (port Com). Il y a eu aussi un câble pour émuler un port Com natif en port Com  virtuel USB. (Trednet).

A noter l’évolution m’a permis d’utiliser différentes plateformes Windows (actuellement Windows 11) mais aussi Linux sur Raspberry.



Il est apparu de petits appareils, d’un côté un connecteur d’antenne et de l’autre une Usb mâle.  pour recevoir la télé numérique  (bien entendu un soft sur ordinateur)

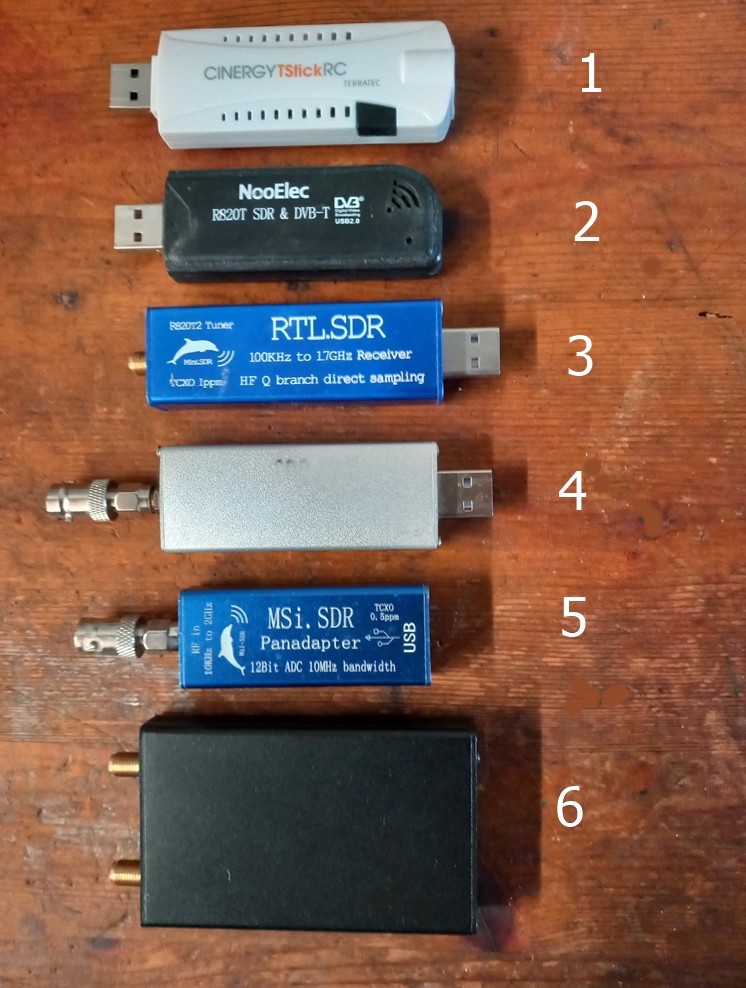

 Voir sur photo ci-dessous la clé  Numéro 1, de marque Terratec.







Les driver et dll  de cette clé ont été modifiés pour permettre la réception radio ce qui a permis une utilisation par tous les radioamateurs. Ce n’était pas encore parfait, dérive entre autre,  mais une utilisation avec HDSDR (Winrad)  comme décrit dans la partie 1 était identique sauf le traitement du son était dévolu  à cette clé et au pc sans connexion à une carte son.

A noter pour écouter les bandes inférieures au 28Mhz il était nécessaire d’ajouter un UpConverter.



Pour la clé Nooelect numéro 2 le principe était le même besoin d’un UpConverter.



La clé numéro 3 RTL.SDR  de conception RealTek couvre de 100 KHz à 1.7GHz le choix se fait dans le logiciel utilisateur.



La clé numéro 4 RTL-SDR.COM couvre aussi de 100KHz à 1.7GHz choix aussi par logiciel du direct sampling (au dessus de 28 Mhz)



La clé numéro 5 MSi-SDR utilise un driver différent (ExtIO) des autres clés décrites auparavant il s’agit de la dll ExtIO_SDRplay_RSP1.dll ,  la largeur de bande d’écoute a été portée à 10MHz  (au détriment de la consommation CPU du PC).  Fonctionne très bien avec HDSDR.



La clé  numéro 6 possède 2 entrées d’antenne l’une jusqu’à 30MHz , l’autre de 25 MHz jusqu’à 1.7 GHz, le choix se fait dans le logiciel. Voir ci-dessous à gauche bandes hautes, à droite bandes basses.

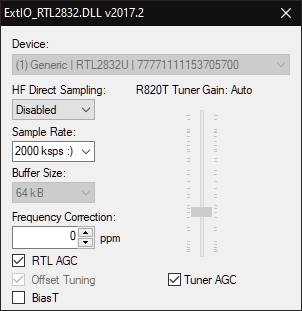

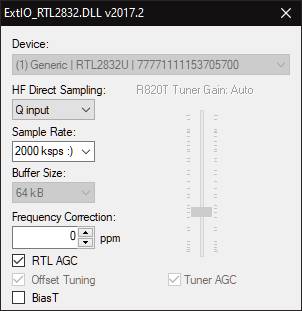

Copie d’écran du paramétrage dans l’application HDSDR.







Les exemples d’utilisation de ces différentes clés SDR ont été effectués à partir de HDSDR, d’autres applications aurait pût être utilisée ( SDRconsole , SDRAngel, SDRUno, SDRSharp …)   pour mémoire HDSDR peut être utilisé comme récepteur pouvant envoyer des informations vers d’autres programmes utilisant comme entrée un flux audio virtuel   voir VAC  sur ce site.



Les réceptions SDR sont utilisables en dehors du monde Radioamateur,  toutes les fréquences sont accessibles,  ainsi que les différents modes, il suffit d’avoir la bonne application pour décoder, un exemple la réception du mode DAB+ voir sur ce site  DAB_SDR
