Camera ip Lidl

Document rédigé en 2015 puis amendé en 2021.

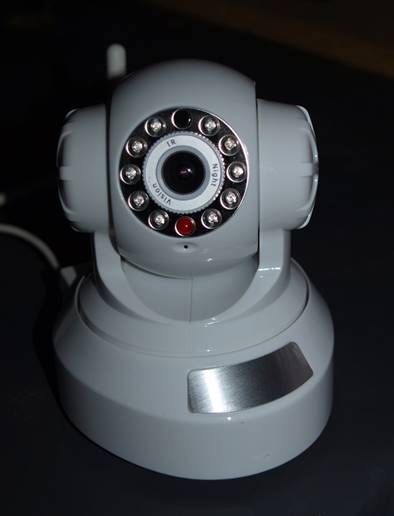

Caméra réseau (vision nocturne) modèle IUK 5A1  provenance Lidl,  un bon produit pour l’époque.

Résolution de 0.3MP (640x480) c’est peu …

Historique

  J’ai utilisé pendant plus de 3 ans cette caméra achetée en 2015  (modèle IUK 5 A1)  ,  puis elle tombée en panne, dommage …

 J’ai retrouvé sur le marché d’occasion ce même type de caméra, d’où utilisation avec des outils plus récents et adaptation du mémo ancien.

 Je n’aborde que l’utilisation depuis un PC  Windows ou  Linux même procédure  (le Smartphone ne m’intéresse pas).

Installation

Cette  caméra peut fonctionner en Wifi ou en liaison par câble RJ45,  en direct ou à travers des adaptateurs CPL.

Faire « reset » sous la Cam

Brancher  le câble Ethernet sur la Box ou sur un Switch.

Une adresse IP  est obtenue (voir laquelle dans la Box)

Ouvrir via un navigateur internet  cette adresse http://192.168.1.nnn:81 (par défaut port 81).

Demande d’identification : Admin  ,  pas de mot de passe    (voir l’information sous le socle)  il sera nécessaire par la suite d’en mettre un.

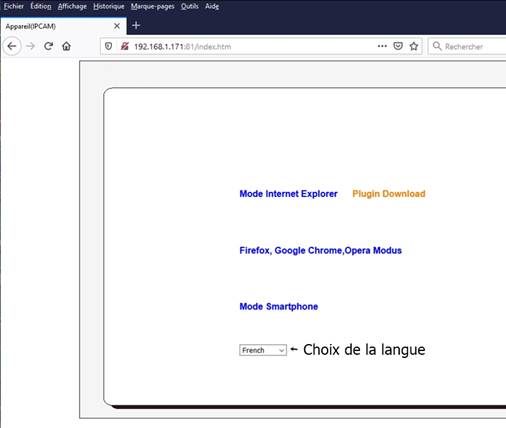

La page d'accueil contenue dans la webcam s'affiche

Choisir son navigateur

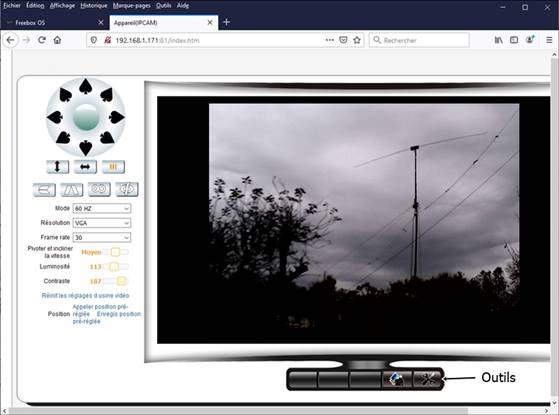

Un écran contenant ce que voit la Cam s'affiche (liaison par câble RJ45)

(vue à la tombée de la nuit)

Utilisation en Wifi

Aller sur le bouton Outils

Icône Network

Network settings cochez obtenir adresse DHCP

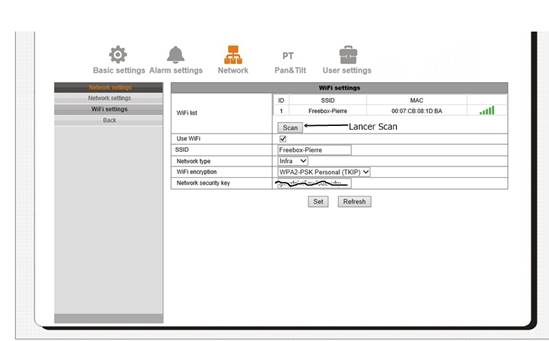

Wifi Setting

Lancer un scan , lorsque la box a trouvé cette Cam

Renseigner : le SSID,   le Type de réseau, le type d'Authentification, la clé réseau.

Puis Clic sur "Set" le device se reboot

Une adresse IP  est obtenue (voir laquelle dans la Box)  voir Note

Ouvrir via le navigateur sur cette nouvelle adresse port 81

Alternatives

   Cette caméra peut rejoindre un groupe d’autres caméras  de  marque ou de type différent ,  le seul impératif que ce soit une Cam réseau  IP et non une Cam gérée par un Smartphone.

   L’utilisation d’un logiciel  gratuit, sous Windows (maxi 4 caméras )  comme  IP-Camera-Viewer est un excellent  moyen de regrouper sa gestion à distance  y compris le zoom ou l’orientation (quand le matériel le supporte).

 Cette caméra est vue  par  IP-Camera-Viewer comme :

- marque « Heden » V5.5 VisionCam

- marque «  HVCam »   HV-72PIC

- marque  « Dericam »   M601W (sans zoom)

- il y en a certainement d’autres,  ce logiciel référence un grand nombre de caméras.

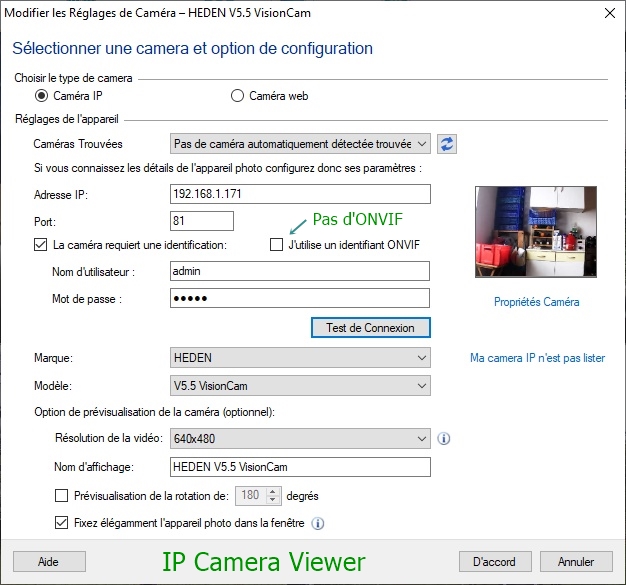

ci-dessous paramétrage de la caméra comme Heden.

Sous Linux les applications  « Motion » et « Motion-Eye »  peuvent gérer cette Cam.

Voir exemple d’utilisation de Motion Cam_externe

 Remarque : le flux RTSP (identifiant ONVIF port 554)  n’étant pas supporté, il est obligatoire d’utiliser   un accès au flux en http sous la forme :

http://admin:admin@192.168.1.nnn:81/videostream.cgi

dans l’exemple ci-dessus l’Id et le mot de passe sont admin et admin

Cette commande est utilisable pour une lecture du flux par VLC (Windows ou Linux).

Réinitialisation de la Cam

-Via le navigateur il est possible de revenir aux réglages d’usine (si Id et Password connus).

Onglet Paramètres (celui de droite puis rubrique « Maintenance »)

-Via le bouton « Reset » sous la Caméra

Mettre sous tension laisser faire son cycle « Init » (plus d’une minute)

puis appuyer 10 secondes sur le bouton

Laisser la caméra faire à nouveau son cycle de tests (une bonne minute) , à la fin cette Cam est en config « paramètres usine ».

Note :  Comme pour toutes les caméras qui fonctionnent  24/24 il est préférable pour éviter les déconnexions:

- soit de fournir une adresse fixe (pas de DHCP)

- soit de définir pour l’adresse générée par DHCP un bail permanent.

Retour à la page d’accueil http://f5bqv.fr

Pierre Schuster               mai 2016 et Juin 2021
