Soundmodem et HamRadioDeluxe



HRD pour Ham Radio De Luxe ,  la version utilisée est la 5.24.0.36  la dernière en free.

Suite à la mise en place d’un interface comportant sur le même port USB (via un hub) la carte son et le Siliconic CP2102 vers  Yaesu FT-897.

Voir Interface_pour_FT

Je n’étais plus en mesure d’utiliser la fonction de correction automatique du Doppler lors de  l’utilisation de L’Aprs vers l’ISS.

Le port USB utilisé par Soundmodem étant le même que celui utilisé par le Cat System de HRD le partage ne pouvait  pas se faire.



Solution :

Adapter le matériel.



Utiliser 2 ports USB du PC

-le boitier interface étant toujours relié au PC et au Yaesu par le connecteur 6 broches ( carte son USB).

-débrancher le connecteur 8 broches venant de l’interface.

-brancher à la place un CT-62 de Yaesu ou autre,  comme  CP2102 Siliconic  ou PL2303 Prolific

-relier ce CT-62 à un port USB dispo.

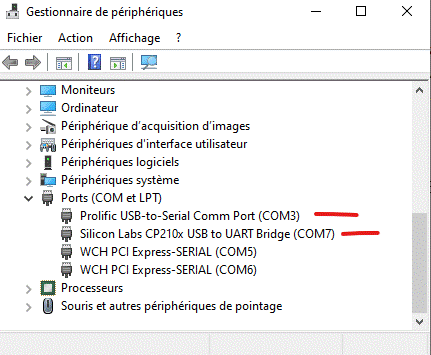

         Contrôler  via le Gestionnaire de périphériques si les 2 émulateurs de port COM sont là.




HRD



Lancer HRD

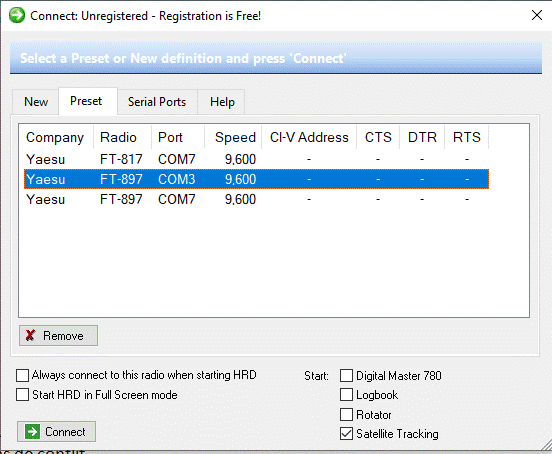

C’est le port COM3 du FT-897 qui est le bon

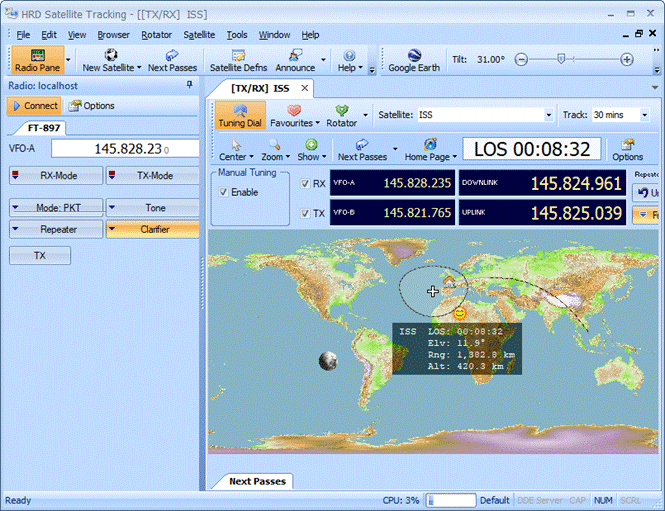

Clic  « Connect »  HRD démarre ainsi que Satellite Tracking



 Soundmodem



Lancer Soundmodem




Choisir le port COM7

Il n’y a pas de conflit

Le décalage en fréquence se fait automatiquement sur les 2 VFO du FT-897, bien entendu le FT-897 est en mode Split






A noter il peut être nécessaire  d’arrêter et de relancer le trackink pour prendre en compte une mise à jour des Keplers  (surtout si la fonction de tracking n’a pas été utilisée très récemment)



Pour transmettre vers l’ISS et recevoir des trames par le satellite le couple Soundmodem et UISS est utilisé.  Voir  Soundmodem



Choix nouveau document    http://f5bqv.fr



Pierre Schuster F5BQV                                  14 Juin 2020
