Une clé SDR remplace une autre clé.   Ou presque !

   A la suite d’une information de Chris F6CNK  Blog F6CNK

  Je me suis penché sur ce nouveau « device » les promesses semblent alléchantes, pourquoi ne pas en effectuer la commande puis tester.

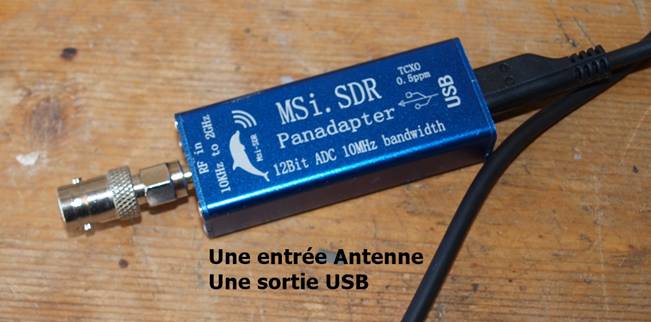

Key MSi.SDR.JPG



Cette clé couvre de 1 KHz à 2 GHz

Elle peut remplacer avantageusement les clés RTL-SDR ou Terratec  à base de RTL-2832 ; une bande passante plus large  de la plage à recevoir est disponible, malheureusement tous les logiciels ne la supportent pas.

j’ai testé sous Windows 10 rapidement  SDRAngel et SDRSharp, je n’ai pas réussi,  mais j’y reviendrai

Par contre Sdruno ; SdrConsole (v3)  et  HDSDR vont bien.

    Pour HDSDR voir Mise_en_place_HDSDR    Partie  III

 SDRConsole

Le tuto qui suit est pour l’utilisation de SDRConsole

-Préparation

SDRConsole pour le chargement quelques explications sur  SDRConsole  le programme est disponible aussi sur le site de SDRplay.

Ensuite il est nécessaire de charger la Dll (driver) pour ce MSi.SDR

Allez sur le site de SDRplay pour effectuer le  download   http://sdrplay.com/downloads

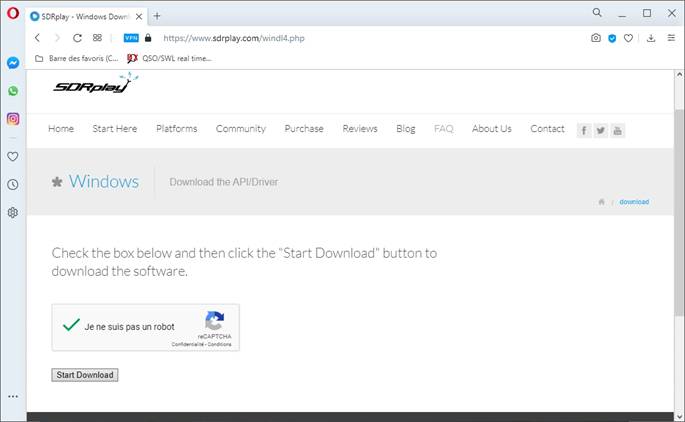

 pour charger le driver   Windows  fleche.png http://sdrplay.com/windl4.php

 Ce lien pointe sur  API/HW Driver – v3.06 (25th Nov 2019)










Cocher « je ne suis pas un robot »  puis start « Download »  le fichier se charge dans le dossier « /Download » par défaut du Navigateur.

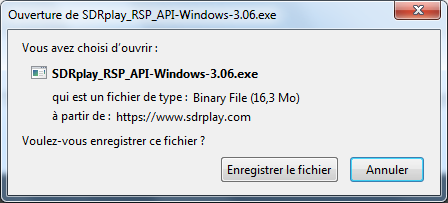

Sous W7/32 tout comme pour  W10/64  c'est le  programme  «  SDRplay_RSP_API-Windows-3.06.exe »

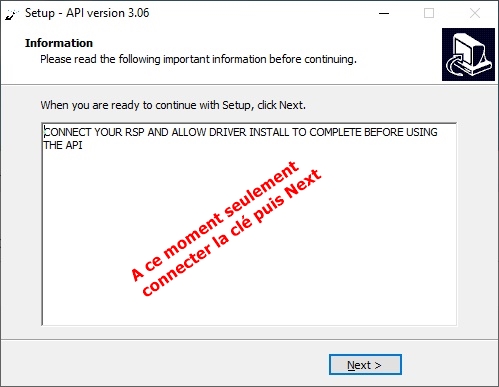

SDRConsole étant déjà installé  sur la machine celui-ci démarre automatiquement

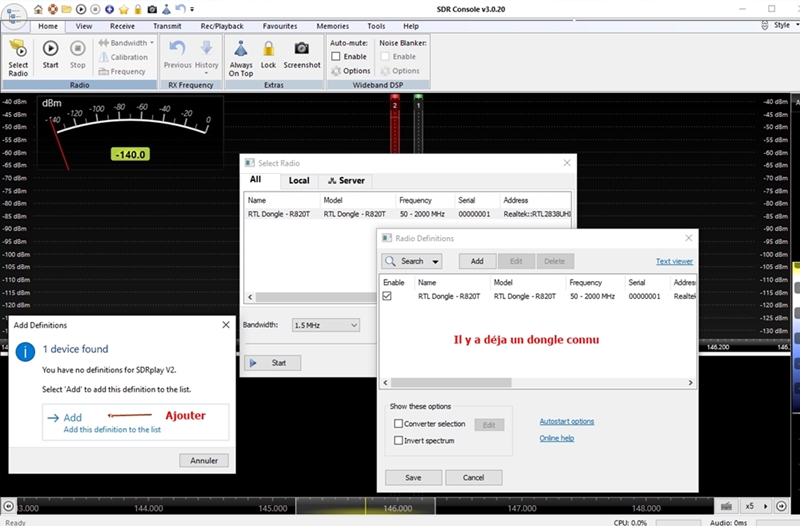

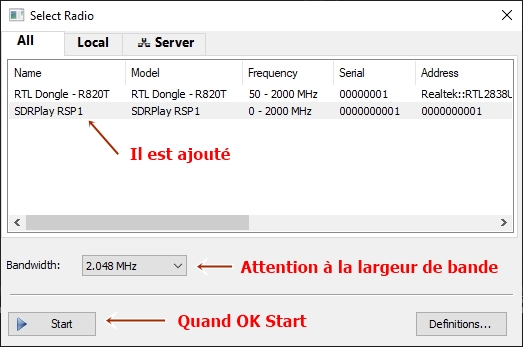

 Après le « Add » nouvel écran

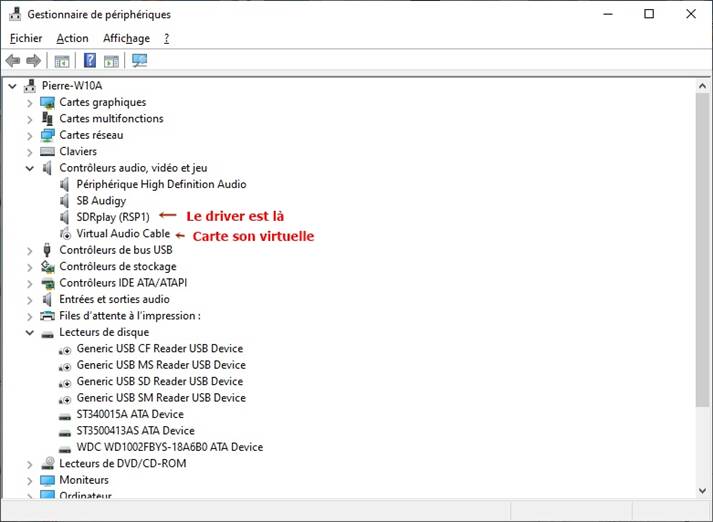

Vérifier la présence du driver SDRplay (RSP1)

Via le gestionnaire de périphériques.

 A noter la  carte son virtuelle qui n’a rien à voir avec SDRplay on verra plus tard.

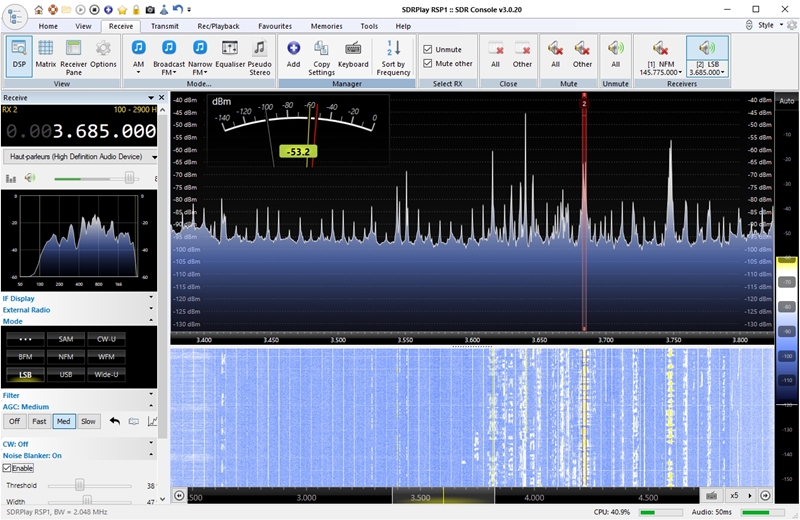

Ensuite cocher DSP pour choisir fréquence et mode et d’autres paramètres …










 Deux  exemples  (FM large bande) même antenne seulement changement de modèle.

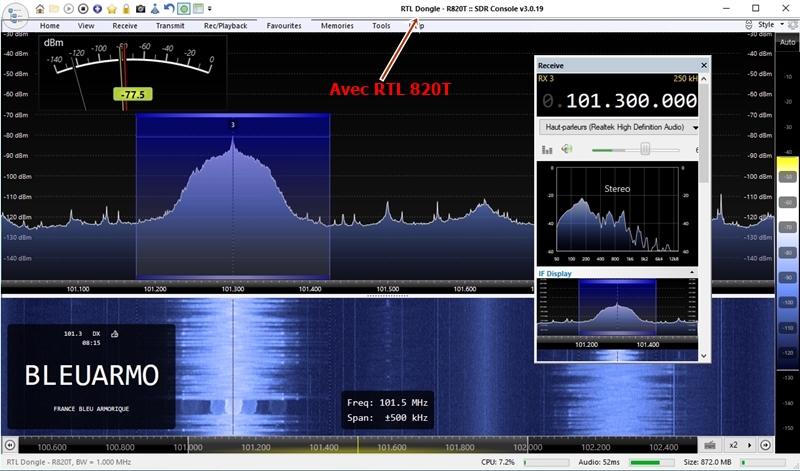

 Avec la clé  RTL-SDR.com








   Changement de Dongle (sans aucun changement de réglage)

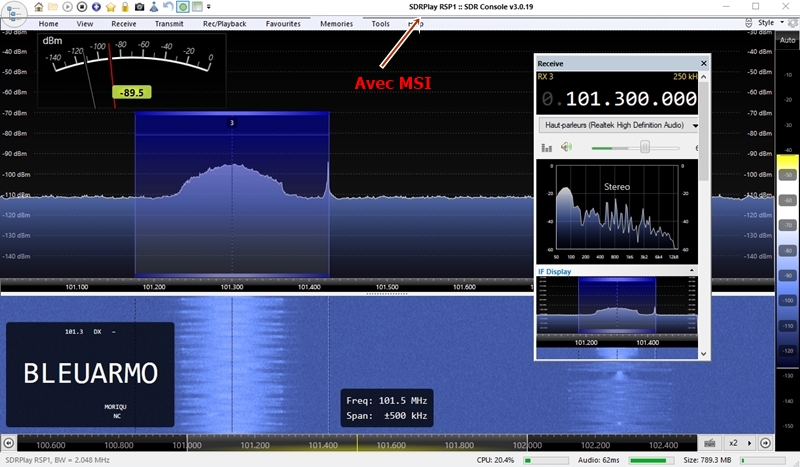

   Avec clé MSi.SDR






Un autre exemple

Passage sur la fréquence 50313, il y a un peu de d’activité dans la chute d’eau et du bruit.

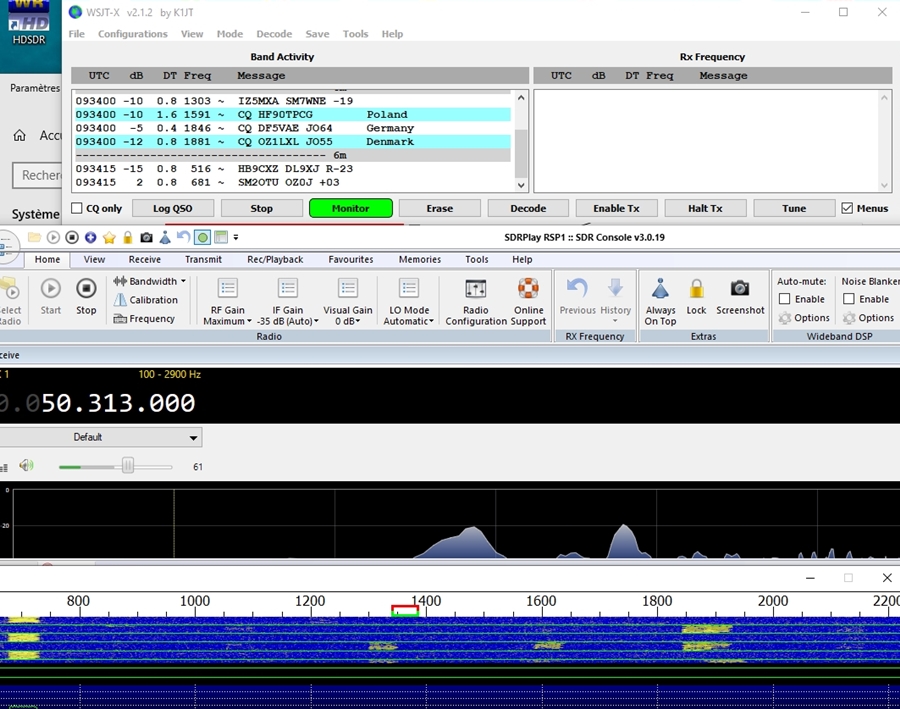

Vérification lancement de Wsjtx en mode réception FT8, les utilisateurs de Wsjtx  reconnaitront les écrans.

Pour obtenir cette suite d’écrans voir paragraphe Virtual_cable.










Virtual_cable

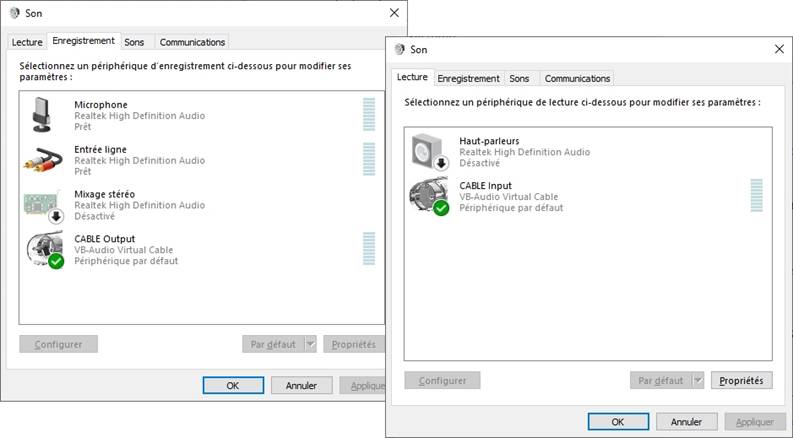

Changement au préalable de la carte son par défaut (VB  cable)

Pour mémoire VB cable permet de router un signal sonore Out d’un programme vers  l’entrée In d’un autre programme. voir  Utilisation_Vac.html








Une constatation relevée aussi par F6CNK le dongle ne chauffe pas.

D’autres tests restent à faire mais pour un début cela semble intéressant.

Problème d'installation
Dans le cas où la clé SDR a été connectée sur le PC sans respecter la procédure décrite ci-dessus (Windows a installé un pilote qui ne correspond pas à ce périphérique), il s'ensuit une impossibilité d'installer le bon driver.

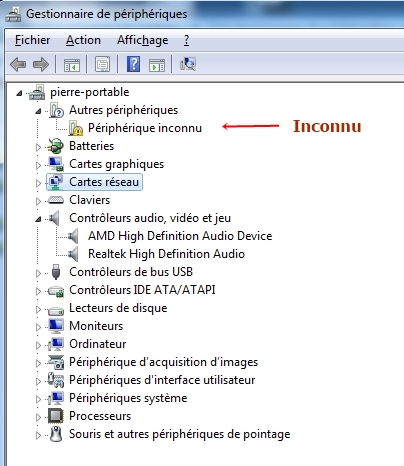

Aller sur le "Gestionnaire de périphériques"  (c'est le même pour W7 et W10).



La solution:

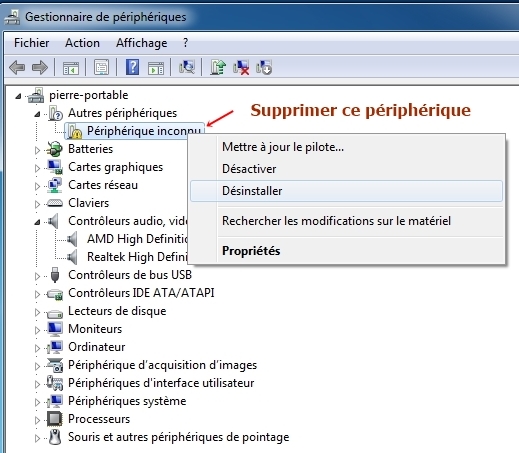

Clic droit sur l'Inconnu
Clic "Désinstaller"






Retirer la clé,  puis reprendre l'installation, ça devrait mieux marcher ...

Une autre anomalie (W7/32) le driver SDRPlay était bien vu mais en erreur, dans ce cas  demander la mise à jour du pilote (Windows Update prend la main et effectue la correction)



Constatation.
L'utilisation de SDRConsole (V3)  sous W7/32 nécessite d'avoir chargé et exécuté ces 2 programmes.



Une autre possibilité installer le programme SDRUNO (le driver SDRPlay-RSP1 est chargé en même temps) et puis pourquoi pas utiliser SDRuno comme récepteur...



 Réserves : Après nombreux essais

-Avec SDRSharp et SDRAngel pas de résultat pour voir cette clé (malgré la Dll en ligne).

-Sous Linux et Raspberry,  puis consultation du site de SDRPlay,  il s’avère que ce matériel n’est pas en mesure de fonctionner actuellement sous d’autres plateformes que Windows.





Pierre Schuster        F5BQV                    le 1et 20  Juin   puis le 28 Décembre 2020
