SDRConsole

Une autre utilisation (logiciel de réception SDR)

Partie I         rédigée en février 2020

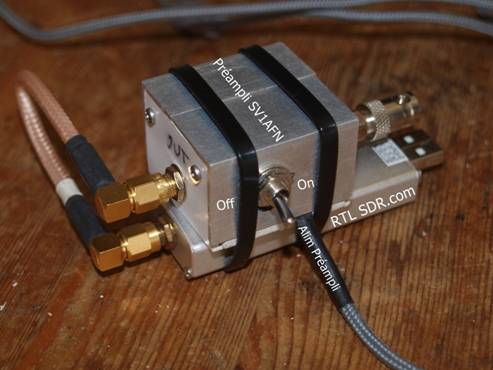

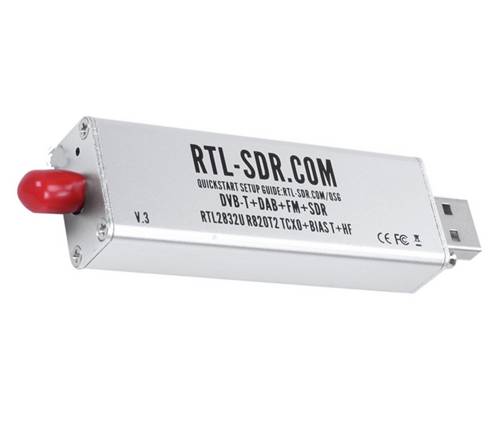

Toujours à base d’un RTL2832 (dans un boitier métallique).

Cette clé munie d’un TCXO est très stable couvre de 100Khz à 1.7Ghz

J’ai ajouté à cette clé un préampli de fabrication SV1AFN avec possibilité de le mettre facilement hors service (inverseur double circuit) l’idéal aurait été l’utilisation d’un picoreed relay PRMA 2A05.

  J’utilise ce montage, très compact et facilement manipulable,  avec différents logiciels comme HDSDR,  SDRAngel, SDRSharp, sous Windows.

Mais aussi sous Linux avec SDRAngel, Qtsdr, Gqrx

Il y a quelques années, j’avais tenté d’utiliser SDRConsole,  à l’époque les résultats n’étaient pas concluant donc abandon du projet.

Après quelques discussions avec d’autres Oms me disant du bien de SDRConsole, je l’ai donc réinstallé (nouvelle version bien entendu).

 A l’adresse   http://www.sdr-radio.com/download

Aller en bas de page

Choisir sa version 32 ou 64 Bit

Récupération via  le « Cloud »

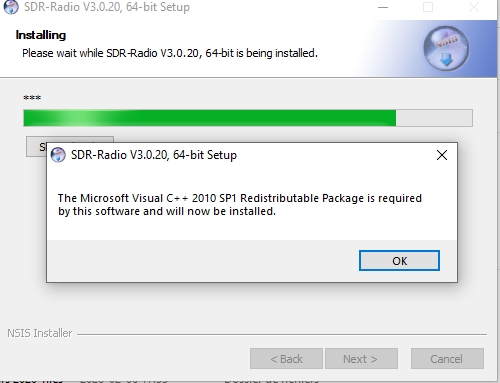

Lancer l’installation

Choisir comme cible  un dossier qui contient tous les programmes radio  voir Note1  Celle-ci débute  dans le cas où  les versions De  C++ de MS ne sont pas installées,  le programme demande de le faire.

Accepter une ou deux fois.

Le programme se lance

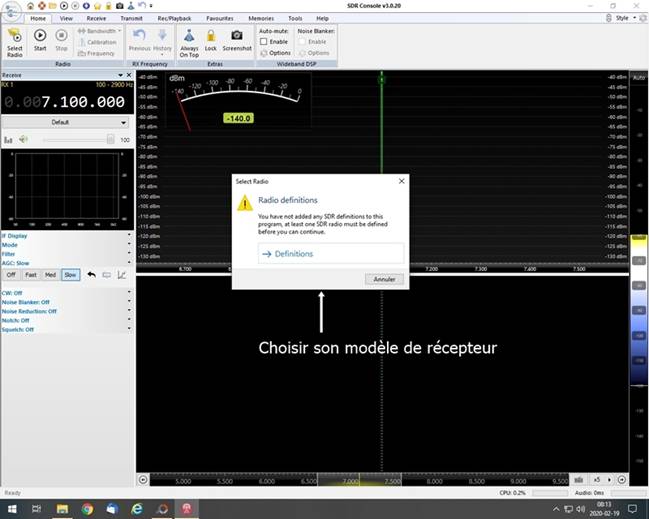

ci-dessous le premier écran

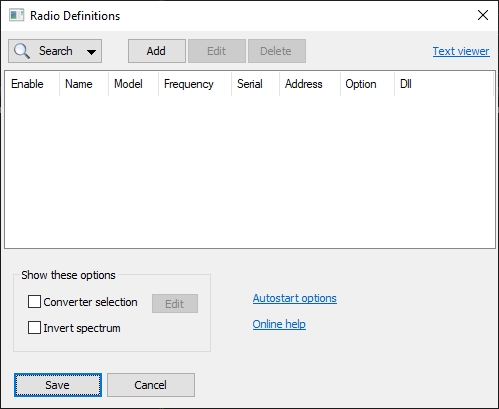

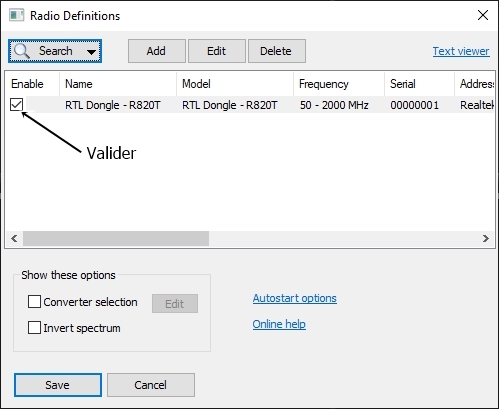

Il s’ouvre  cet écran,  clic sur « Search »

Une grande liste de matériels supportés s’affiche, choisir le modèle de celui  connecté.

Dans ce cas il s’agit du RTL-Dongle

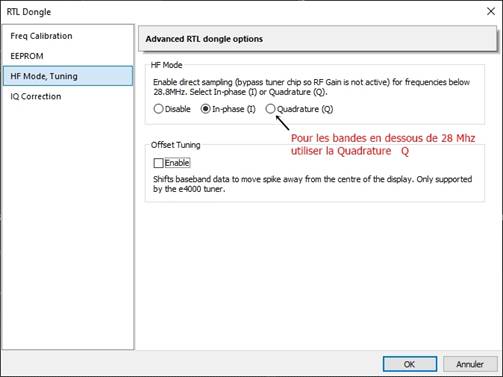

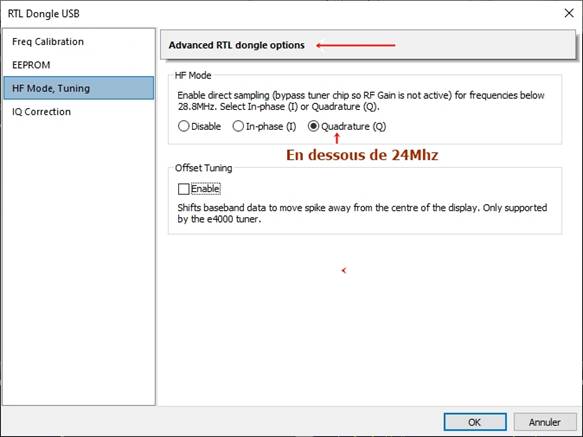

Modifier les paramètres pour les modes HF

Dans le cas présent se sont les signaux en Quadrature qu’il faut prendre en compte.

 Pour les signaux au-dessus de 28Mhz par défaut  c’est le direct sampling qui est utilisé.

Clic Ok tout est prêt pour utiliser le Dongle RTL.

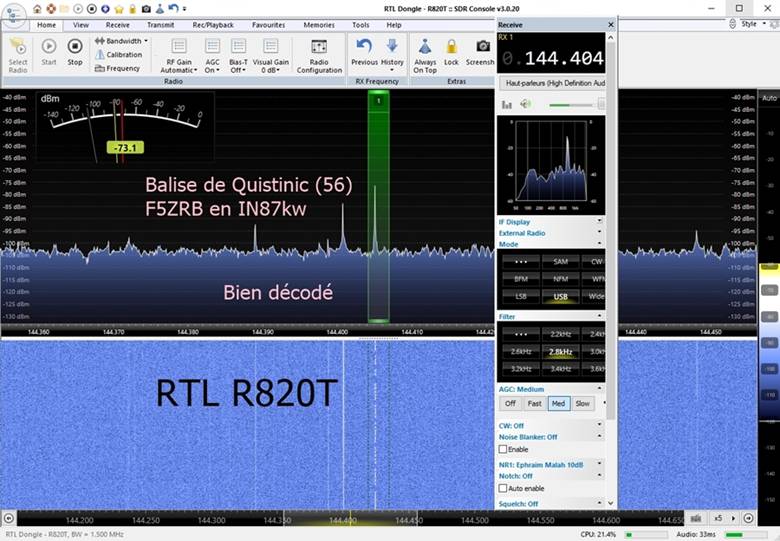

Paramétrage d’une fréquence et d’un mode

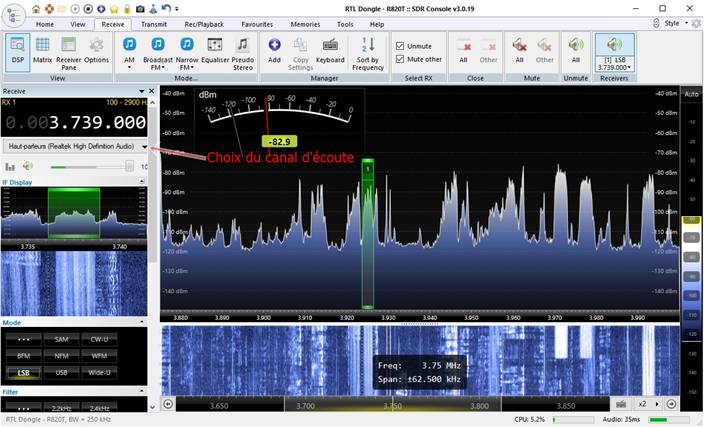

Choisir le HP pour écouter le son.  Voir Note2

Il y a un tas d’autres possibilités à ce logiciel comme la gestion des mémoires,  la gestion du doppler  (entre autre), à ce jour, j’ai encore beaucoup à découvrir.

Note1  : éviter le défaut de Windows,  il sera plus facile ensuite  de faire l’inventaire de tous nos programmes OM.

Note2 : l’écoute se fait sur HP ou casque, dans le cas de transfert du flux audio vers un autre programme (Fldigi, Wsjtx, Jtdx, Easypal …)  dans ce cas  la sortie se fait sur un « Virtual Cable »   voir Utilisation_Vac

Partie I I        rédigée en juin 2020

 J’ai eu l’occasion d’utiliser une autre clé SDR (entre autre avec SDRConsole)  plus récente et abordable qui apporte des nouveautés,  il s’agit de la MSi.SDR  par SDRPlay  voir sur ce site MSi.SDR.html

    SDRConsole pouvant supporter plusieurs types de matériels, il est peut être nécessaire d’apporter  des spécificités pour chaque matériel.

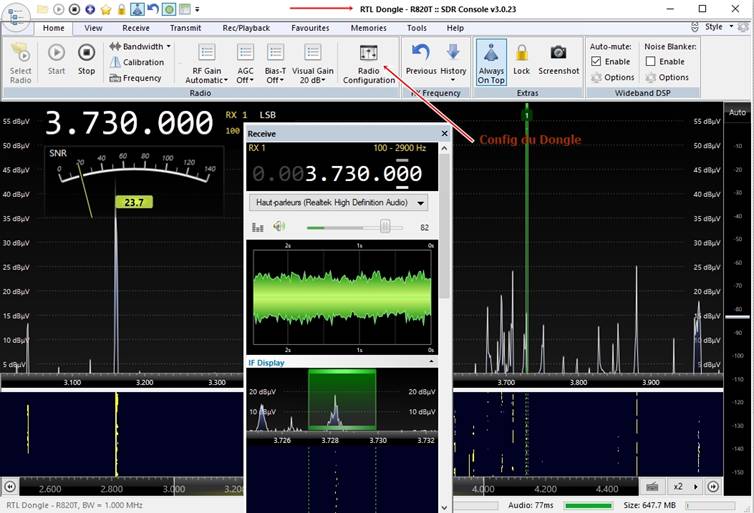

Pour ce clic sur « Radio Configuration »

Choisir le matériel à modifier.

Les signaux en Quadrature pour les fréquences basses. Exemple du RTL Dongle, ce qui n’est pas le cas pour le MSi.

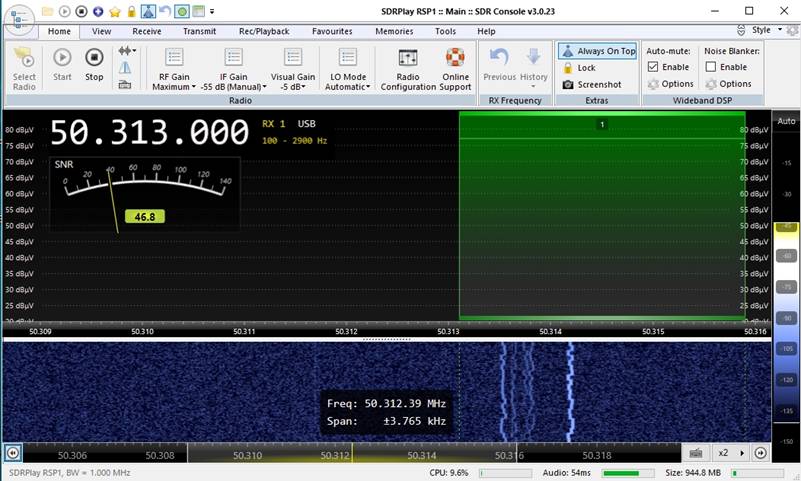

Une autre présentation de réception, cette fois ci avec la clé MSi.SDR

D’autres essais :

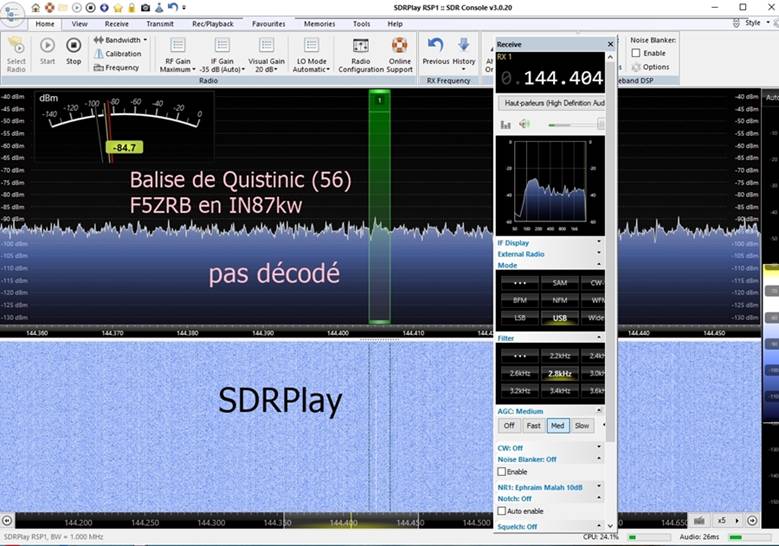

Ayant sous la main un Dongle RTL (sans ampli) et SDRPlay,  j’ai fait une comparaison entre les 2 clés.

La bascule de l’une à l’autre pouvant se faire rapidement sur le même PC (un port USB pour le RTL un autre port pour le SDRPlay simplement permutation  d’antenne (verticale omni 10 m asl ) ainsi  que Stop/Start pour effectuer le choix de la clé.

 Ces résultats ne prouvent rien, il est possible que mes réglages ne soient pas tout à fait identiques (seuil de AGC ou RF Gain par exemple).

Sur d’autres bandes je n’ai pas trouvé de différences notables.

Choix nouveau document  http://f5bqv.fr

Pierre Schuster F5BQV                                                        21 Février et 14 Juin 2020

.
