Raspberry PI4 B

Mes Raspi  PI2 et PI3 B ayant déjà de l’âge et étant poussifs  pour certaines applications il était temps d’évoluer.

Commande  (Hardware)

- Un PI4 2 GB

- Boitier

- Cordon HDMI  prise micro,  d’un côté,  prise normale de l’autre côté (vers téléviseur)

- Bloc alimentation  5v1  3A  connecteur  USB type C.

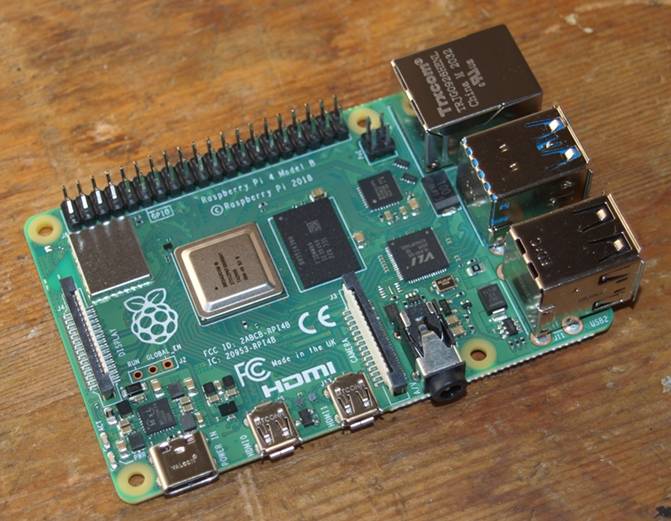

Une vue de la carte du Raspberry PI4 (9 cm x 6 cm)

Pourquoi ces commandes ?

     Le connecteur d’alimentation est de type USB  C,  donc incompatible avec les anciens Raspberry, par ailleurs ce bloc délivre 3A.
Le boitier permet de rigidifier l'ensemble, surtout les sorties des connecteurs  alimentation et Hdmi.

Les 2 sorties Hdmi sont de type micro, elles aussi  incompatibles avec le PI2 ou PI3.

      Utilisant sur mes anciens modèles un écran VGA à travers un convertisseur  HDMI/VGA ,  ce dernier  remplissait pleinement sa fonction,  malheureusement  le câble commandé ne peut pas se raccorder au convertisseur.

  Solutions :

    - Commander un raccord femelle/femelle (pas possible de mettre un adaptateur rigide sur le PI)

    - Utiliser un téléviseur muni d’une entrée HDMI, solution retenue pour la mise en place du système et des premières applications.    (ce Pi est destiné à être utilisé en remote).

Système  (Software)

Plusieurs types de systèmes peuvent tourner sur ce PI 4,  ayant une bonne pratique du système Rasbian, ce sera donc   mon choix.

Download de la dernière version du système (sous Windows)

Prendre la version full, cela simplifiera par la suite certaines installations..

https://www.raspberrypi.org/software/operating-systems/

 il ne s’appelle  plus Rasbian mais PI OS

Création sous Windows  de la carte SD 16 Gb  classe 10  voir Sauver-Restaurer_son_Raspberry

Mise en place de la SD Card sur le PI4 tout neuf.

Relier le câble au réseau (Wifi non utilisé dans la phase de mise en route)

Démarrage du système (c’est rapide)

Ensuite opérations proposées après le démarrage

Pays, Langage, Clavier, Fuseau horaire, Taille écran, Mot de passe PI,  idem à ce qui était fait sur PI2 ou PI3.

Connexion au Wifi (choix réseau et clé sécurité)

Vérification du besoin de MAJ et installation de celles-ci (durée environ 30 à 50 minutes)

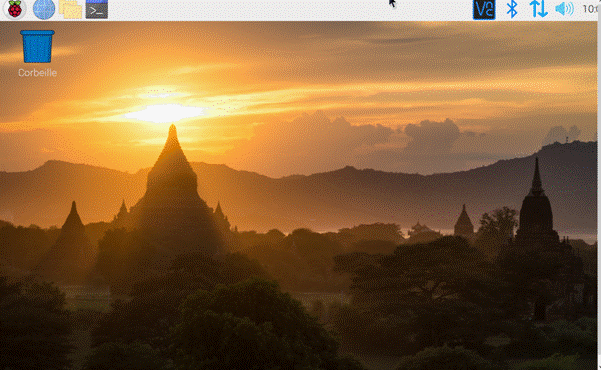

Reboot (le PI écrit en français)

Accès au menu Configuration Interfaces (permettre SSH et VNC) d’autres si besoin.

Verrouillage du clavier numérique au démarrage, voir Pense-bete_Raspi

Désormais le Raspi peut être atteint depuis une autre console du réseau via Putty, les lignes qui suivent sont détaillées dans Utiliser_Raspi_en_Remote

Définir un mot de passe pour root

Autoriser root à se connecter

Haut parleur (Bluetooth) si besoin

Il s’avère que toutes ces opérations,  arrêt (y compris la commande poweroff), ainsi que le démarrage soient devenues rapides.

Par ailleurs toutes les applications réagissent très vite.

Constatations:

Installer le PI OS sur un Raspi 4 est un jeu d’enfant, de plus la machine est performante.

Mise en place d’une application.

Aller de l’avant en se tournant vers des technologies récentes permet d'évoluer...

 Le satellite géostationnaire  QO-100 permet aux Radioamateurs d’échanger des messages, des images et d’autres  signaux numériques.

Ne disposant pas de tout le matériel  (la parabole entre autre) pour effectuer ces réceptions,  j’utilise les moyens mis en place par des stations Radioamateur (merci à eux) qui retransmettent via Internet la réception qu’eux font.

 Je me suis donc tourné vers une utilisation d’Internet comme vecteur.

Que faut-il sur ce Raspi ?

Une liaison Internet et son Navigateur

Un programme de décodage et de mise en forme des signaux reçus.

Le programme utilisé est Wsjt-x voir Installation_Linux_Wsjtx le document est ancien, le principe est le même.

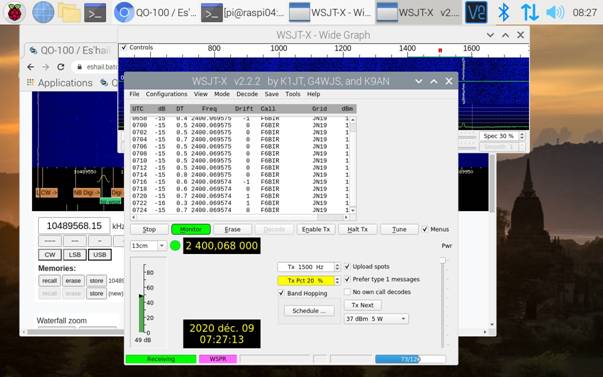

Exemple ci-dessous

Explication

 Décodage d’une balise de très faible puissance, émise,  depuis les Hauts-de-France,  vers le Sat QO-100 utilisé en transpondeur sur la bande des 13 cm, fréquence 2,400.068 GHz.

Une station située en Grande-Bretagne (dans cet exemple)  reçoit    l’ensemble de la bande passante du satellite,  puis la  retransmet en « live » sur Internet,  ce système est nommé  WedSdr.

Voir  premier paragraphe  de SDR_What_is_it

Sur l’écran ci-dessus  affichage de signaux  WSPR reçus  sur la fréquence descendante. 10,489.500 GHz
Le transfert du flux "son" issu du Navigateur vers l'entrée "son" du programme Wsjtx se fait automatiquement, ce qui n'était pas le cas avec les anciens PI.

Conclusion

Type d’application qui ne consomme pas grand-chose et simple à mettre en place.

Retour à l’accueil  http://f5bqv.fr

Pierre Schuster                     Décembre 2020
